Compositor FPGA (9 / 12 paso)

Paso 9: Juntándolo todo

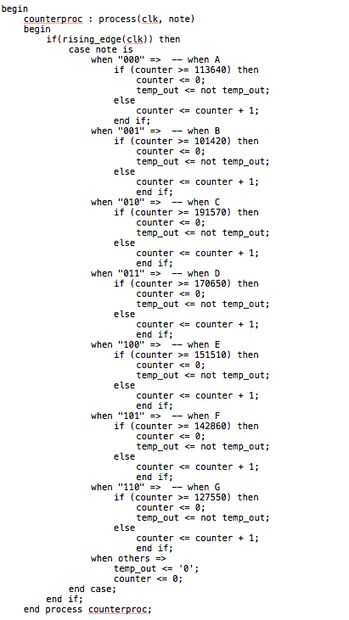

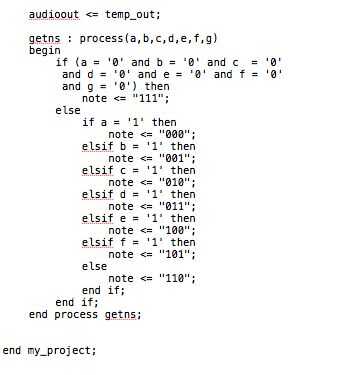

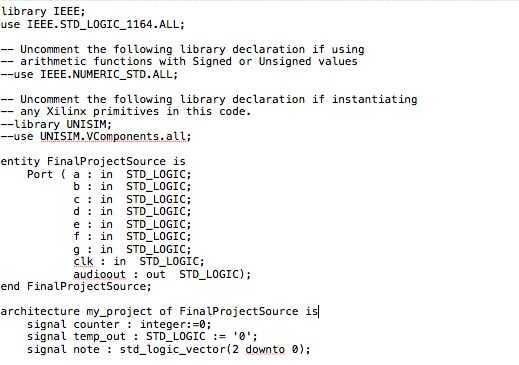

En este punto, básicamente estamos hechos. Todo lo que tenemos que hacer es juntar todos lo VHDL y sintetizarla. No debe ser errores cuando sintetizando. Después de esto, la fuente que está en cuadro 9, 10 y 11.

Ahora el compositor es completado. El siguiente paso es realizar las pruebas utilizando estímulos para asegurar que realmente funciona. Ya que no es vital para el trabajo del compositor, no explicamos aquí la prueba. Nuestro código de prueba se proporciona con el código fuente para este proyecto.
