Compositor FPGA (5 / 12 paso)

Paso 5: Vamos a empezar

En este punto, usted está listo para comenzar la construcción del compositor. El compositor tendrá una entidad, arquitectura y proceso dos bloques. La configuración del paso 2 se llena la declaración de entidad. Debería verse como la primera foto.

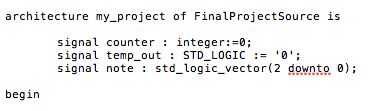

Ahora la diversión comienza de la parte. Vamos a empezar especificando las señales que vamos a usar entre los bloques de proceso en la arquitectura. Las siguientes son las señales que se utilizarán. El contador le ayudará con la división de la frecuencia, la temp_out nos da una señal que podemos sostener un valor temporal, y nota se utiliza asignar la nota a reproducir. Esto se debe ver como la segunda foto.

El inicio es donde ponemos nuestros bloques de proceso. Lo anterior da las señales y la arquitectura. Al final de la arquitectura especificado por fin my_project.
