Compositor FPGA (7 / 12 paso)

Paso 7: División de frecuencia

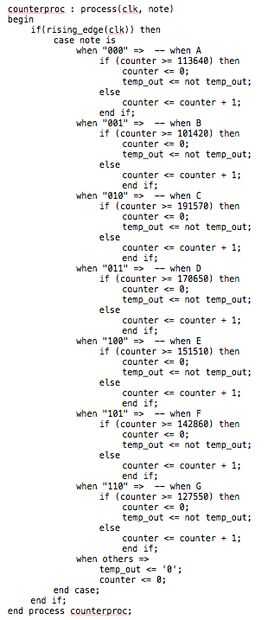

Ahora viene la aplicación del divisor de frecuencia. Ya nos hemos presentado todas las especificaciones, el resto es simplemente copiar y pegar y que cubre todas las diferentes condiciones posibles. Divisor de frecuencia entera te con todas las notas que se fijar para arriba se proporciona en el cuadro 5.

Observe cómo cuando la nota es "111", simplemente restablece el contador y la salida a 0. Esto es porque la Junta sólo tiene siete notas y no queremos que los valores ilegales para los interruptores. En este punto necesitamos ahora almacenar el valor de temp_out para el uso con los altavoces. Esto se hace asignando temp_out a audioout como se muestra en la figura 6.

Esto nos permitirá guardar la frecuencia que recibimos del proceso anterior y utilizarlo realmente.
