Paso 3: Conceptos básicos de circuitos
Aquí te guardo básico, pero suficiente información para construir circuitos de LED simple. Todas las imágenes son caps de pantalla de ledcalc.com que este es un gran sitio para determinar las resistencias óptimas a utilizar.
Al conectar el LED, su importante que reciben la tensión correcta y actual, para ello el circuito generalmente necesita una 'resistencia de limitación de corriente' la forma más sencilla de determinar lo que necesita la resistencia es usar una calculadora en línea de la resistencia de LED. Estos pedirán su voltaje de entrada, la tensión deseada a través de lo LED y la corriente que consumirá el LED. Luego le dirá lo que necesita, así como de qué potencia tendrá la resistencia: LEDs de baja potencia son típicamente bien con resistencias de 1/8 watt, 1W + LEDs normalmente necesitan resistencias de 1/2 a 1 vatio ya corren en 320mA más o menos.

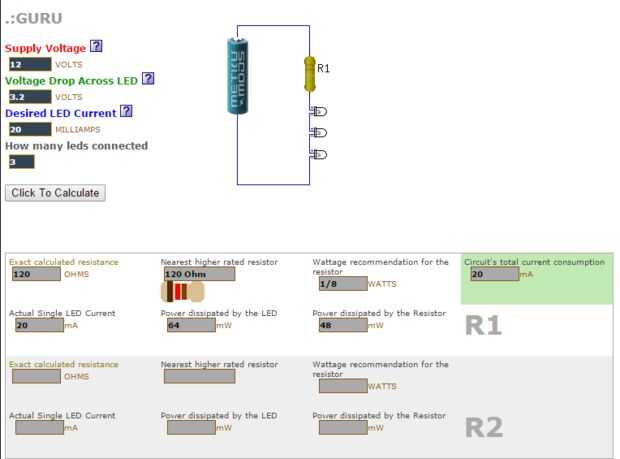

1) serie circuitos - estos circuitos son aptos para conectar varios LEDs a una fuente de alimentación de voltaje más alto, donde los LEDs son dependientes con respecto a otro (ver imagen 1). Esto significa que si uno muere de LED, los otros seguirán pronto (pero si usted alambre correctamente, que no debería pasar por horas 50k - 100k) La mejor situación para esta configuración sigue: Si tienes una fuente de alimentación de 12V, y que desea usar (3) 5mm blanco/azul LED, cableado en serie le da una caída de tensión total de (3 x 3, 2V = 9.6V) entonces una resistencia solo deberá tomar la restante 2.4V, las calculadoras de resistencia ayudará con esto así.

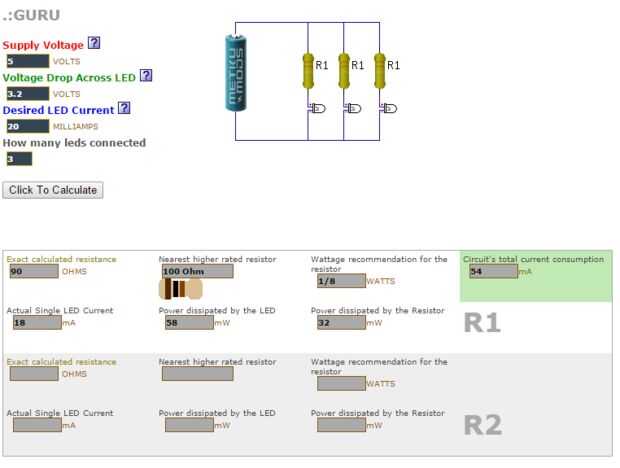

2) circuitos paralelos - estos circuitos permiten múltiples LEDs estar conectadas a la misma fuente de energía, pero son independientes con respecto a otro (ver imagen 2). En otras palabras, si un LED fueron a morir en un circuito paralelo sólo... todo lo demás seguirá funcionando. También es la mejor manera de alambre diversos colores de LED, ya que tienen requisitos de tensión diferentes y requerirán diferentes resistencias para lograr larga vida y brillo óptimo. En este caso, R1 no será el mismo para ambos, por ejemplo uso de LEDs rojo unos 2.4V donde azul es 3.2V, por lo que no coincidirá con las resistencias. Técnicamente, los circuitos en la foto son ambos serie y paralelo, ya que los LEDs están en serie con las resistencias, pero son paralelas entre sí.
3) circuitos mixtos - el uso más común (ver imagen 3). Mayoría de los proyectos requerirá más de 3 LEDs y la fuente de energía más común de proyecto es 12V, por lo que la mayoría de mis proyectos son ambas series y circuitos paralelos. Por ejemplo, mi campana de bricolaje acuario tiene 24W blanco 1W LED funcionan con una fuente de 12V. Que significa que tuve que cada conjunto de 3 en serie con un resistor de alambre luego que multiplicar por 8 (1W x 3) x 8 par = 24 Watts Total.
Espero que esta guía le ayudará a entender los circuitos de LED y darle la información necesaria para obtener cientos de LEDs para todos sus proyectos! ¡ Mucha suerte!
