Paso 1: Motivación: comprensión Sag
Mayoría de las señales y fuentes de voltaje son imperfectas. Por lo general, cuando tratamos de sacar corriente de una fuente de tensión, la tensión disminuye. Esta disminución de voltaje se llama sag. SAG puede causar problemas significativos en circuitos de varias etapas donde etapas posteriores dependen de recibir una tensión estable.

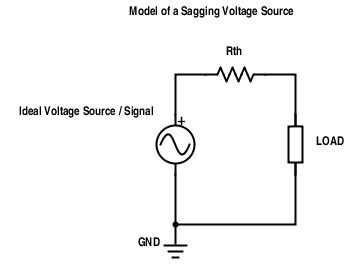

Si bien hay muchas razones por qué las señales y voltaje fuentes de sag, generalmente podemos explicar sag con un modelo simple que implica una fuente de tensión ideal y una resistencia. Este modelo se muestra en el diagrama del circuito anterior. Llamamos a la resistencia en el modelo de la Resistencia de Thevenin (Rth). Cuanto mayor sea la resistencia de Thevenin, el más un voltaje fuente cae como corriente se dibuja.
El circuito de seguidor de emisor reducirá la resistencia de Thévenin de una fuente de voltaje o señal por un factor de 100.
