Paso 5: Posibles problemas: recorte

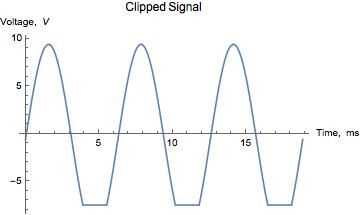

Hay algunas situaciones donde el transistor en un emisor-el seguidor es incapaz de ajustar para satisfacer las dos condiciones mencionadas en el paso 4. En estas situaciones observamos recorte - se muestra en el gráfico anterior.

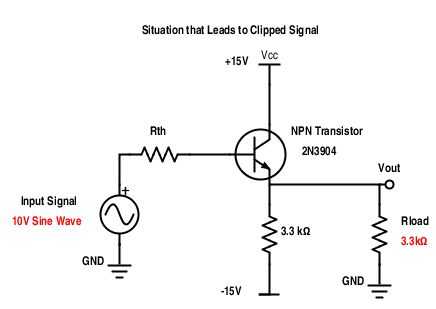

En el circuito de seguidor de emisor anterior, el transistor sólo puede ajustar Vout al suministrar corriente a las resistencias a la derecha del circuito. Cuando el transistor suministra corriente, aumenta el voltaje en Vhacia fuera hasta 0.6 v menor que la tensión de base.
Sin embargo, puesto que sólo puede fluir corriente de emisor de un transistor, el transistor no tiene manera para reducir Vhacia fuera más allá de cortar corriente completamente. Cuando la corriente del transistor corta, deja un divisor del voltaje de las resistencias de dos 3.3kΩ entre la tierra y - 15V. Este divisor de tensión establece Vout - 7.5V. Puesto que el transistor no puede reducir Vout a debajo de esta línea de base, observamos la señal se recorta en - 7.5V en el circuito anterior.
También podemos observar el recorte en la parte superior de una señal. Puesto que el transistor trabaja permitiendo que la corriente fluye de colector a emisor, no salida de una tensión en su emisor más grande que el voltaje en su colector. Independientemente de la señal de entrada, la salida no puede ser más de + 15V. Esto puede resultar en saturación.
