Paso 2: ¿Qué es ICSP?
Los fundamentos de la programación del PIC.
Cinco conexiones están obligadas a programar un PIC. Potencia, tierra, una programación voltaje, reloj y datos.
+ (Vdd)/-(Vss) Estas son las conexiones de alimentación y tierra (Vdd, Vss). Bastante estándar. Si está usando un programador con niveles de tensión 'real' (no un JDM2!), puede ejecutar la aplicación de su propia fuente de alimentación cuando esté programada, eliminando estas conexiones.
VPP Este es el voltaje de programación. Fotos el modo de programación cuando se colocan ~ 13 voltios en el pin MCLR/Vpp (normalmente pin 1 en fotos modernas, más sobre esto abajo).
Reloj y datos o PGC/DGP Las líneas de reloj y datos se utilizan para escribir y leer el firmware PIC. Éstos son generalmente los mismos pernos como PORTB6 y PORTB7.

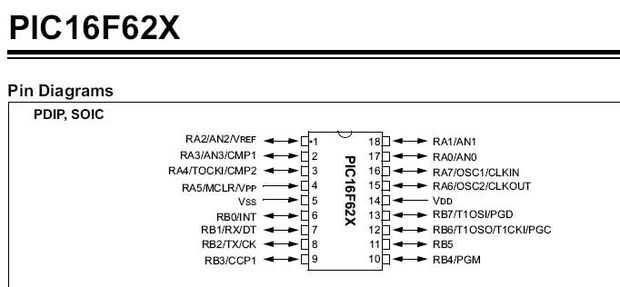

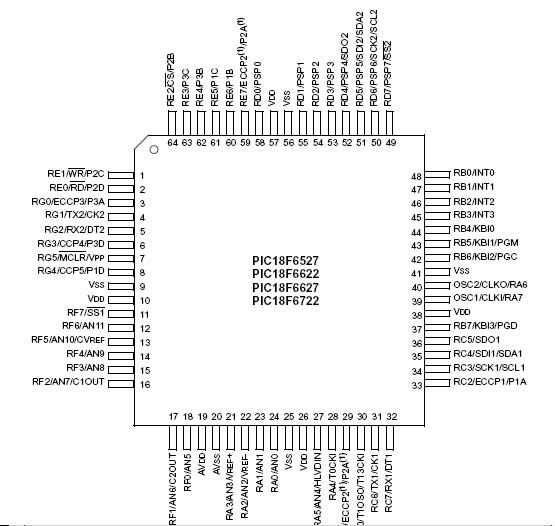

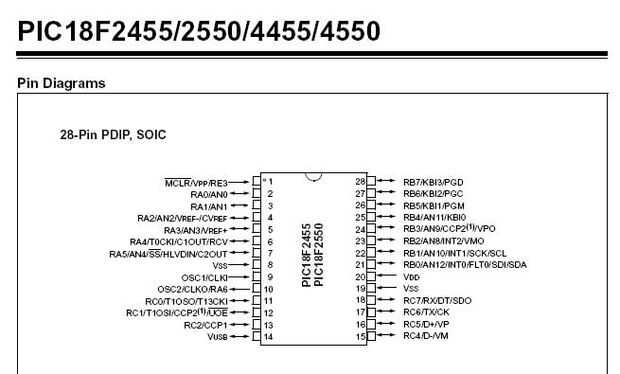

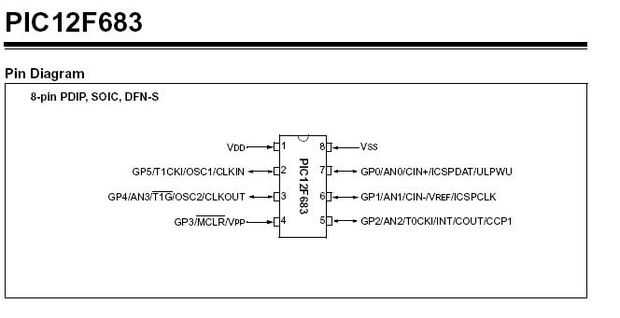

Ejercicio: Identificar los puntos de conexión ICSP en las fotos en las fotos.
Si el PIC se ajusta, lo usa.
Obtengo un montón de preguntas sobre mi diseño JDM2 en instructables. El más frecuente es "programará PIC X?'" '-aquí está cómo usted puede decir:
1) mire la hoja de datos. Encontrar el ' Pin' que se ve algo como la imagen de abajo.
2) identificar la ubicación de los pasadores que deben conectarse para programación (Vpp, Vdd, Vss, datos y reloj).
3) mira la conexión de socket en el programador. ¿Puede coincidir con los pernos requeridos con un zócalo en el programador?
