Comprobador de Cable de Ethernet que cómo (3 / 6 paso)

Paso 3: LED indicador unidad - otro extremo

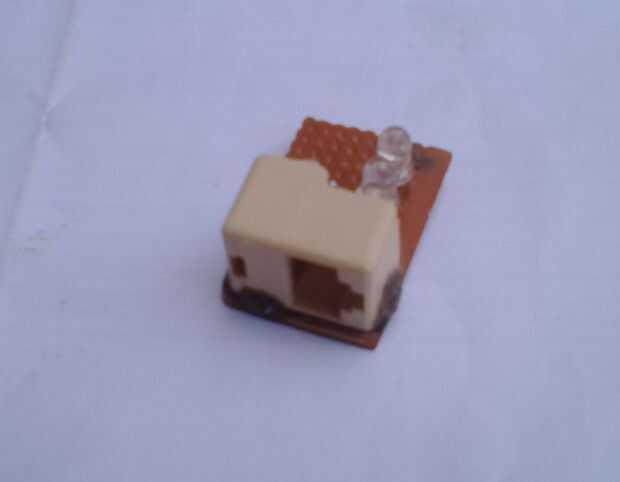

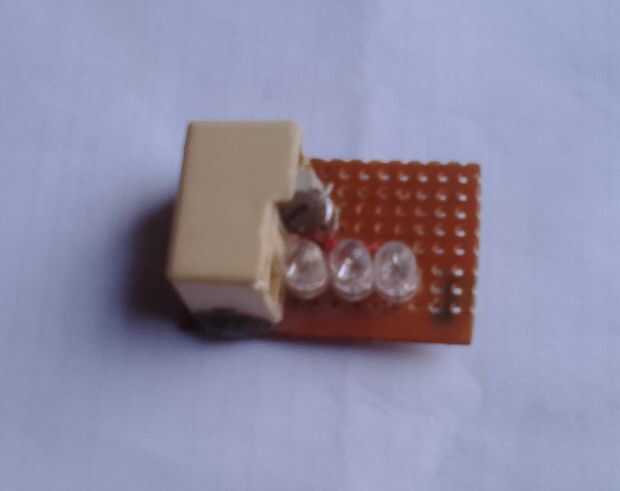

En el otro lado del alambre que hice una pequeña unidad que contiene 3 LEDs para comprobar los 4 hilos del cable de Ethernet. 3 LEDs son de 4 pines (3 pines son + ive, uno para cada LED y 1 pin en tierra-ive, común para cada LED).

La soldadura de los pines número 1,2,3 y 6 del conector RJ-45 a + terminales - ive e ive de LEDs respectivamente. Eso es todo...
