Paso 3: Paso 1: preparar el cuadro de proyecto y colocar los componentes

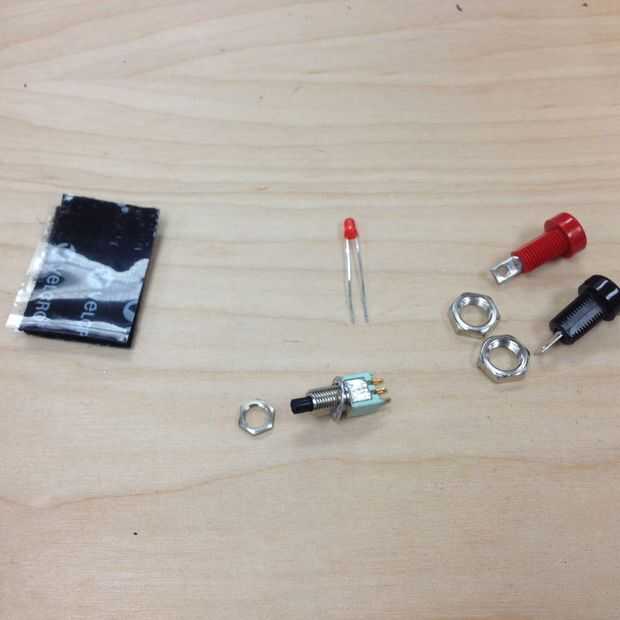

En este paso vamos a taladrar los orificios en el cuadro de proyecto para el interruptor de prueba y banana jacks. También atribuiremos la tira de Velcro para sujetar el clip de la batería de 9V en la parte inferior de la caja del proyecto.

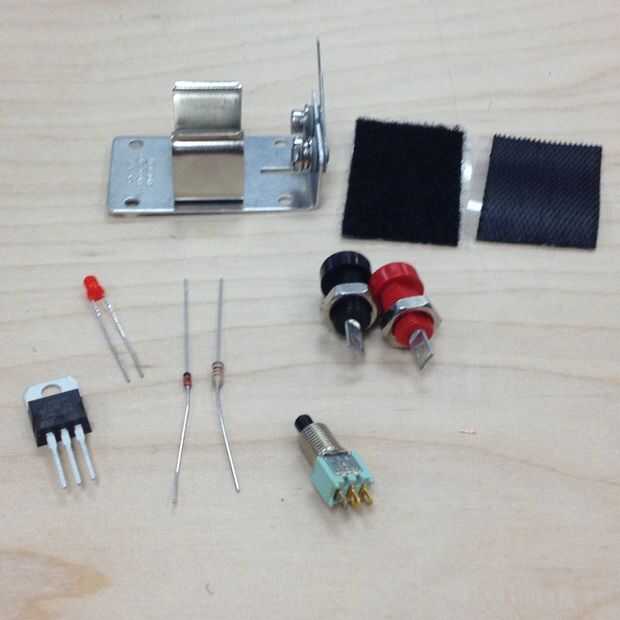

En lugar de dar medidas exactas por estos orificios y colocaciones que estamos proponiendo que mirar cada parte y hacer coincidir el diagrama de arriba para obtener una colocación áspera de las partes. Asegúrese de que el interruptor y banana prueba gatos no llegará a nada cuando se inserta en los agujeros taladrados antes de hacer la perforación. Para aquellos de ustedes que necesitan tener todo centrado y uniforme (ese soy yo) dude en agarrar su regla y medida y marca todo.
Taladre el agujero del interruptor de prueba

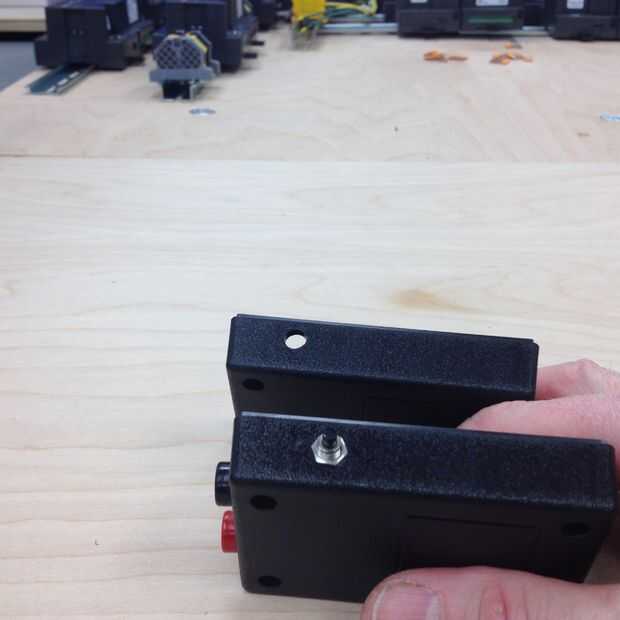

Con un 11/32" pedacito de taladro, taladro un agujero en el lado izquierdo de la parte inferior del proyecto de caja (ver foto arriba) sobre un 1" abajo de la parte superior y centrado. Globo ocular para ver que el cuerpo no afectará cualquiera de las protuberancias plásticas dentro de la caja del proyecto cuando se insertan. No inserte el interruptor, sin embargo, podría estar en el camino de otra perforación.
Prueba de LED conexión perforaciones para tomas de prueba Banana

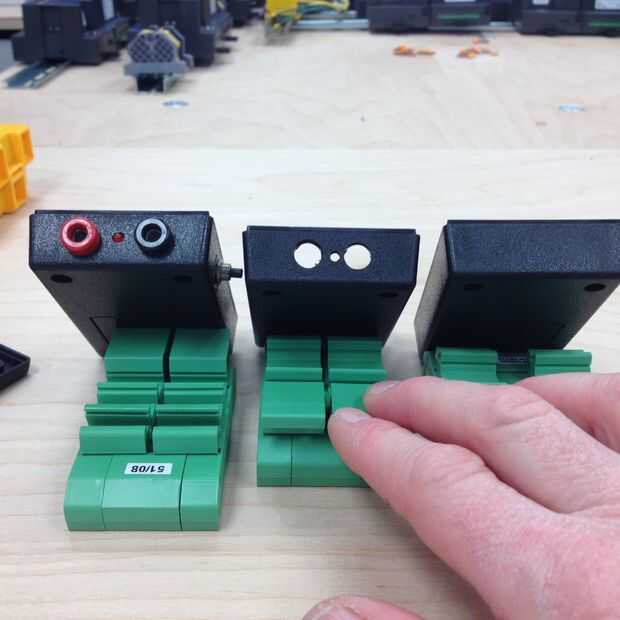

Con una 1/2" broca, perfore dos agujeros en la parte superior de la parte inferior del proyecto de la caja (ver foto arriba) montar la prueba banana rojo y negro gatos (negro sobre el rojo izquierdo, a la derecha cuando se mira desde la parte superior). Estos agujeros son aproximadamente 5/8 en cada lado y 3/8" arriba de la parte inferior de la caja. Puede quitar la tuerca de montaje, coloque los jacks de prueba banana a través de los agujeros y apriete la tuerca en el interior para sujetar los conectores en su lugar. El interruptor también puede montarse en el lado izquierdo de la caja con la arandela en el interior y la tuerca en el exterior.
Taladre el agujero para el LED T1
Perfore un orificio de 1/8" centrado en el entre las tomas de prueba de plátano en la parte superior de la parte inferior de la caja del proyecto para colocar el tamaño T1 LED rojo. El LED se ha deslizado en este agujero desde el interior y sólo está asegurado en su lugar al soldar los cables en los pasos futuros.
Cortar y colocar Velcro para el Clip de la batería de 9V

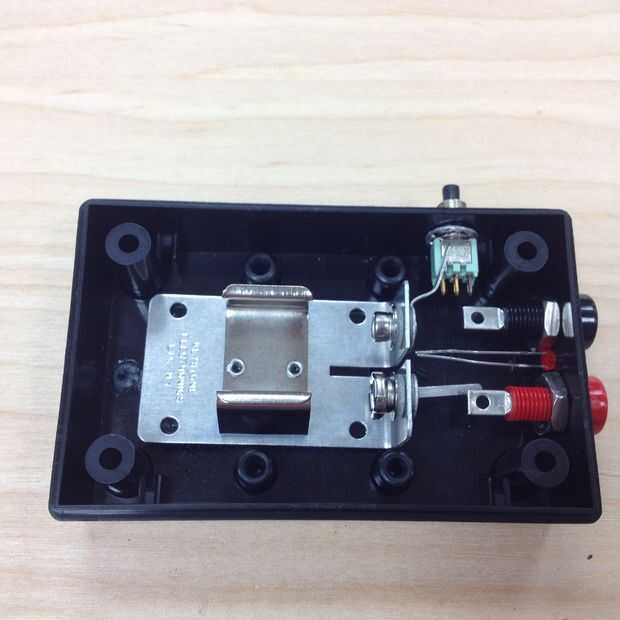

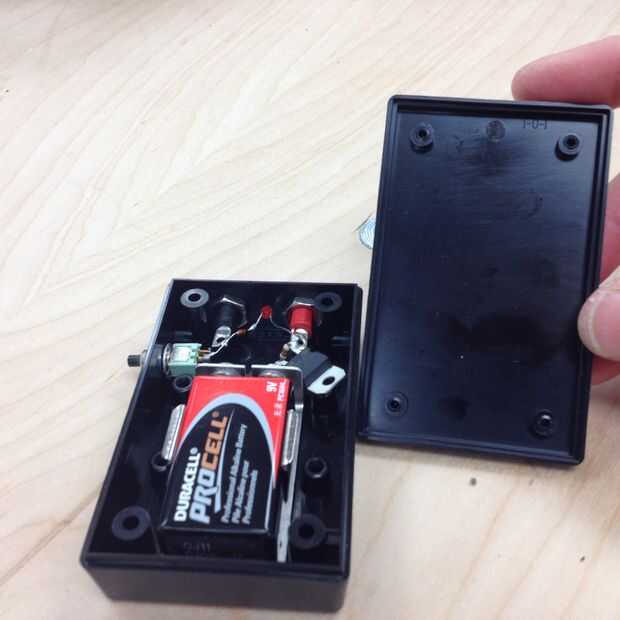

Cortar una tira de 1 1/2" de Velcro para colocar en la parte inferior de la caja del proyecto para asegurar el clip de la batería de 9V. Ambos lados del velcro se deben cortar un lado de la cinta adhesiva protectora se debe quitar y el Velcro debe respetarse al clip de batería de 9V. Retire al otro lado de la cinta adhesiva protectora y colocar el clip de la batería en la parte inferior de la caja del proyecto. La imagen muestra la ubicación aproximada.
