Comprobador de polaridad mano (2 / 3 paso)

Paso 2: Suceso cuál es

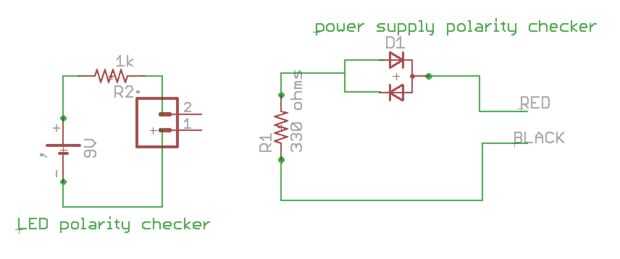

Conecte el circuito como se muestra en el diagrama del circuito...

Energía suministro de Comprobador de polaridad

Hay dos LEDs ambos conectados como el espejo uno del otro. Ahora que ya sabrán que los LEDs son diodos simples. Dependiendo de cómo se conecta el LED uno se convertirá en diagonal hacia adelante es decir. permitirá el flujo de corriente a través de él, y el otro se convertirá en diagonal inversa es decir. no hay flujo de corriente. El único propósito de conectar un resistor es salvar el LED de la fusión. El diodo entonces adelante parcial llevará a cabo corriente que esto es cómo se iluminará el LED especial. Que indica la polaridad de la batería.

Comprobador de polaridad LED

Un muy sencillo circuito, pero todavía.

El terminal positivo de la fuente de energía es conectarse a la resistencia y así el puerto de conexión, el terminal negativo al otro puerto de conexión, completando así el circuito. Ahora si alguien por ejemplo inserta un LED, no brillan hasta que el diodo dentro de ella está sesgado hacia adelante, para esto la pata positiva del LED tiene que ser insertado en el puerto conectado al borne positivo de la batería. Ahora puede encontrar incluso los terminales de que las patas estén parejas.
