Paso 2: Realizar el circuito

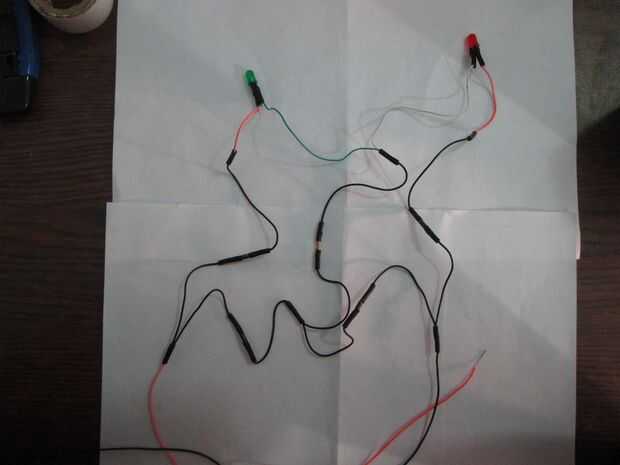

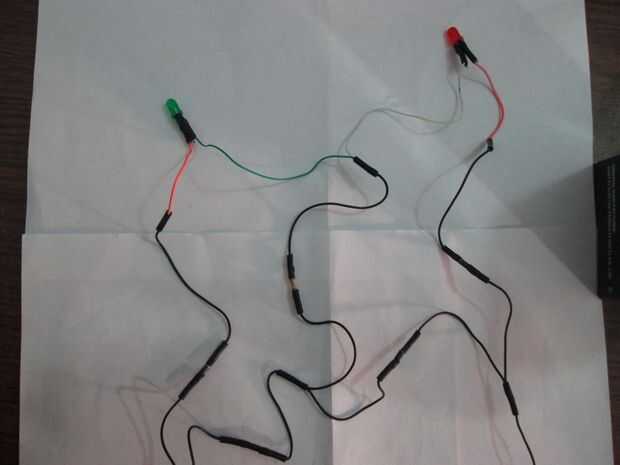

El circuito para el comprobador de polaridad es muy fácil, sólo tienes que seguir el diagrama al tiempo que.
En la figura, R1 representa el resistor de 1K ohmios mientras que el D3, D4, D5 y D6 representan los diodos (1N4007). La D1 y D2 son los LEDs rojo y verdes respectivamente.
También realizar el test conduce, puede usar las puntas de un multímetro viejo o hacerlas usted mismo con las tapas de las plumas viejas o chinchetas (los con las cabezas de plástico coloreados). Tan pronto como hacerlos yo mismo, voy a poner aquí; es una promesa!
Otra cosa! No utilizo un protoboard al hacer esto, porque no he podido encontrar uno que era bastante pequeño caber en la caja de mi proyecto, pero usted puede usar un protoboard si quieres! Hacer el trabajo más fácil y ahorrará el tiempo que me llevó a cortar los cables, les de la soldadura y luego poner en la funda del cable.

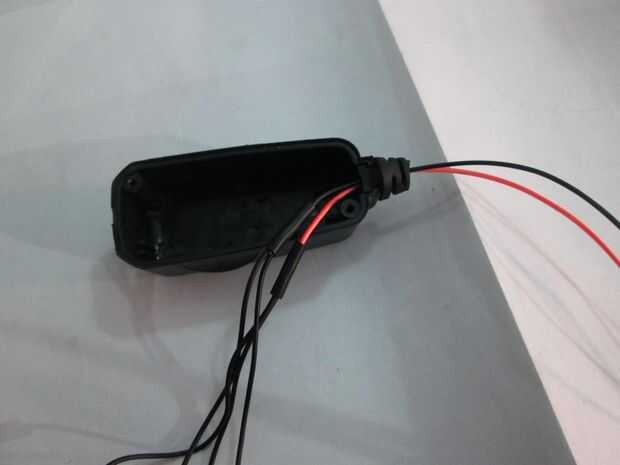

Si usted está usando un cuadro de proyecto similar a la mía que no tiene una cubierta, utilice la cartulina o la hoja de acrílico para hacer. Simplemente trazar el contorno de la caja del proyecto en la hoja de cartón o acrílico y luego recortar. Alineados con los agujeros de tornillo de la caja del proyecto y utilizar un alfiler o directamente los tornillos para hacer agujeros en el cartón. Puede utilizar un soldador o taladro para hacer agujeros en la hoja de acrílico.

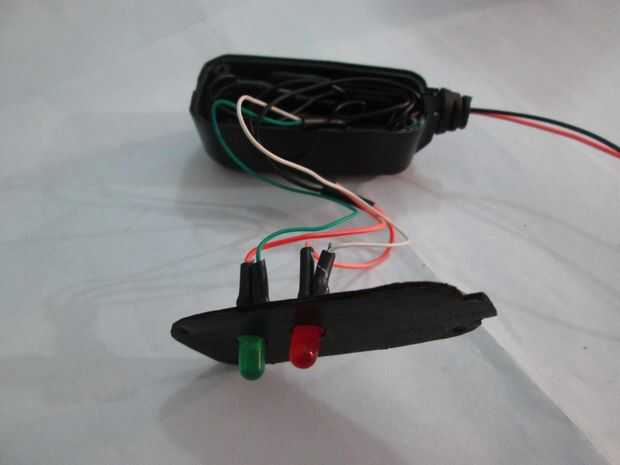

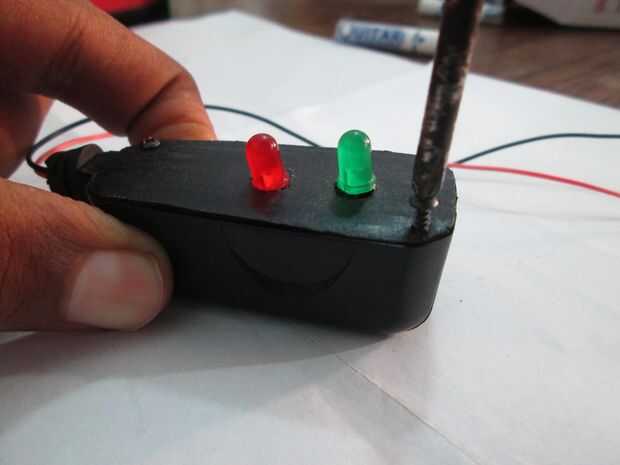

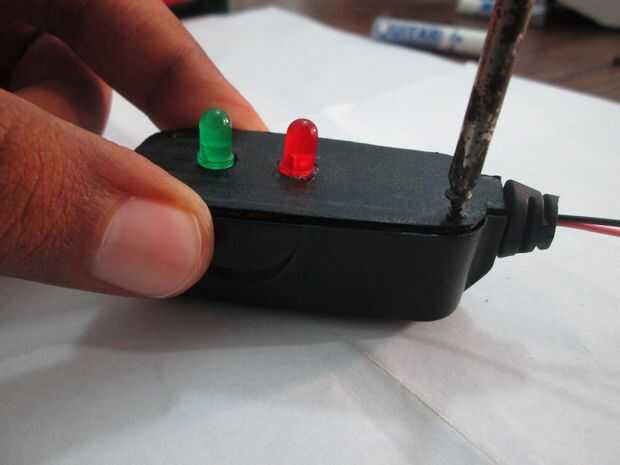

Después de completar el circuito, escríbala en el cuadro de proyecto y apriete los tornillos!
