Comprobador diodos Zener (3 / 3 paso)

Paso 3: pruebas

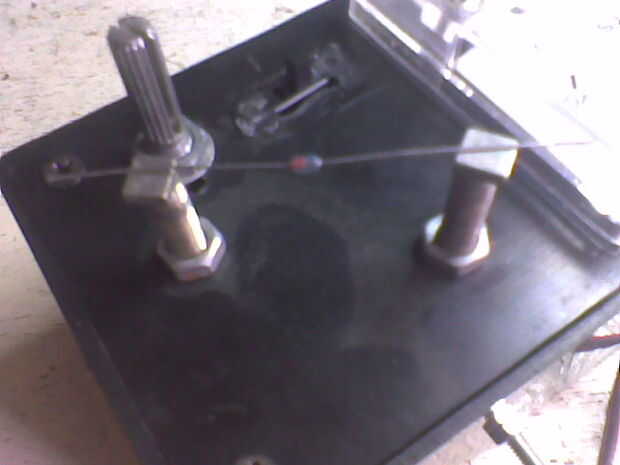

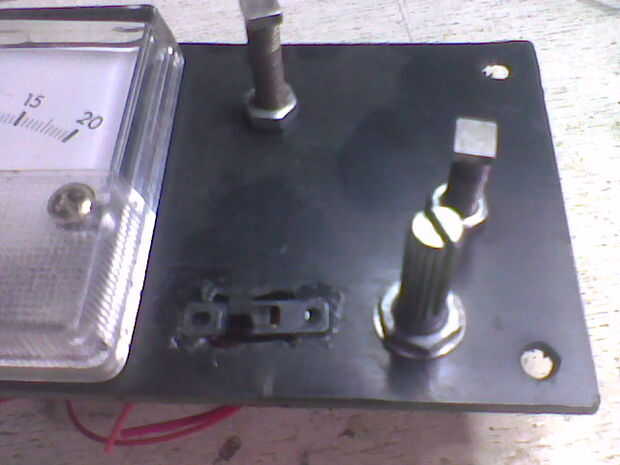

Previamente había instalado varios componentes. Las proyecciones de prueba, he añadido pequeños imanes en la parte superior para colocar al Zener a para facilitar la comprobación. El pote de 100 k, interruptor y el voltímetro.

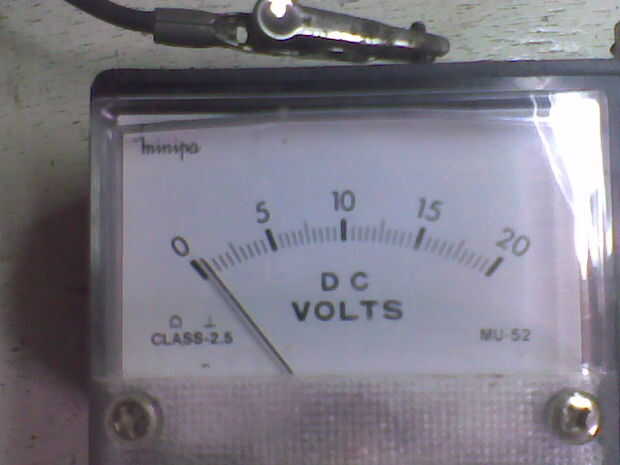

Si conecta al Zener al revés leerá justo por encima de 0.

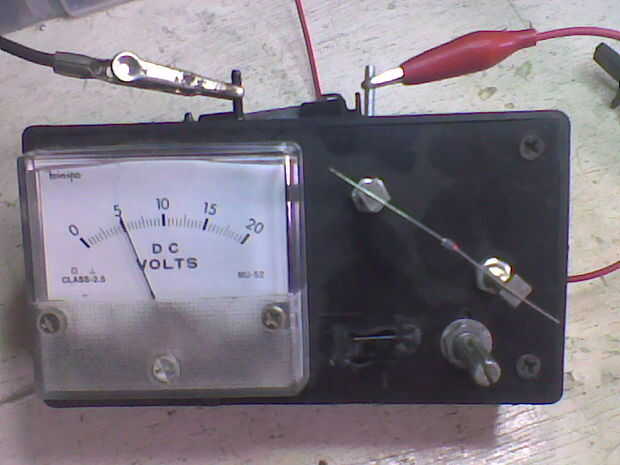

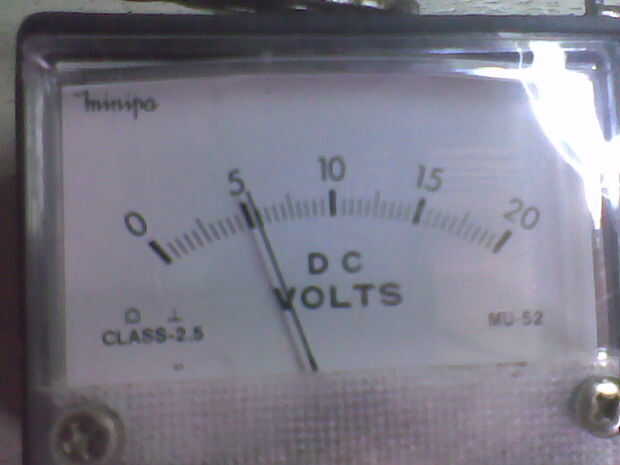

Se trata de 6.2v Zener estoy probando. Verás que muestra alrededor de 6v. Un medidor analógico puede no ser tan exacta digital leída... Una lectura analógica tiene cierto margen de interpretación debido ángulo visto ect, pero puede llegar cerca.
He notado en baja tensión Zéner como 2,8 voltios la lectura es menor que la tensión nominal. Incluso con esa baja tensión incorrecta es aún mejor que no saber lo que el voltaje es.

Si alguien decide hacer esto o alguna versión de él, me encantaría ver lo que vino.
