"Compuesto" cocina solar parabólica, hacer una plantilla con el dibujo técnico (1 / 7 paso)

Paso 1: Concentradores parabólicos compuestos, ¿en qué consisten?

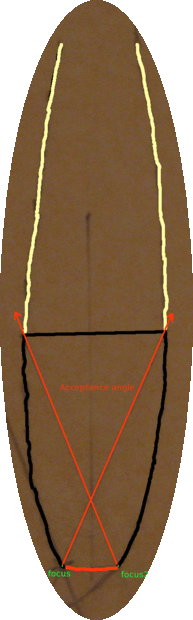

El concentrador parabólico compuesto típico es un aparato bastante viejo, tienen forma de una luz de bicicleta o una flor de tulipán con un agujero en la parte inferior y como la luz del sol entra en el ángulo de aceptación es reflejada por el concentrador y se retiene allí en la parte inferior. Se hacen poniendo el foco de 2 parábolas idénticas en la curva de la otra. Para ello que tienes que girar cada parábola (que le da el ángulo de aceptación) y la 2 resultante forma dimensional se hace girar sobre su eje para obtener la forma de la flor de la parábola compuesta.

Muchas veces los reflectores para hornos de caja se basan libremente en este tipo de concentración. Son buenos porque si te enfrentas a la cocina de la caja la forma correcta de estancias que recoge la luz del sol bien durante mucho tiempo.
Pero quería algo diferente. Me puse a aplicar el mismo principio a platos parabólicos.
Platos parabólicos son grandes porque puede enfocar mucha energía pero rápidamente van fuera de foco y tiene que ser reajustada. No hay prácticamente nada por ahí sobre cómo aplicar los mismos principios a platos parabólicos y tuve que empezar de cero. Mi primer plato parabólico compuesto fue un gran éxito, pero muchos no estaban interesados en copiar mi método de construcción. Prefieren una plantilla.
