"Compuesto" cocina solar parabólica, hacer una plantilla con el dibujo técnico (3 / 7 paso)

Paso 3:45 grado plantillas de pétalo parabólico compuesto

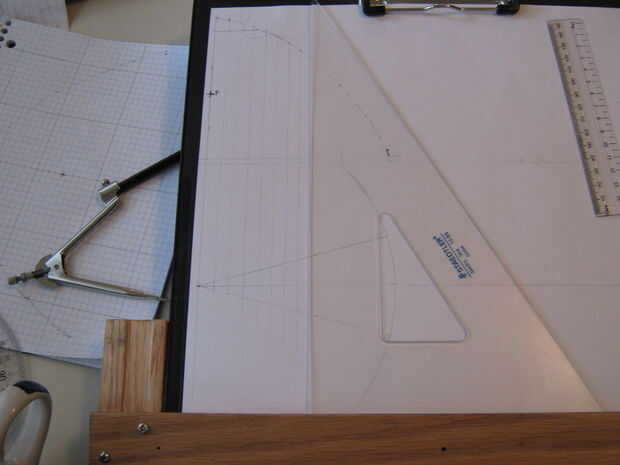

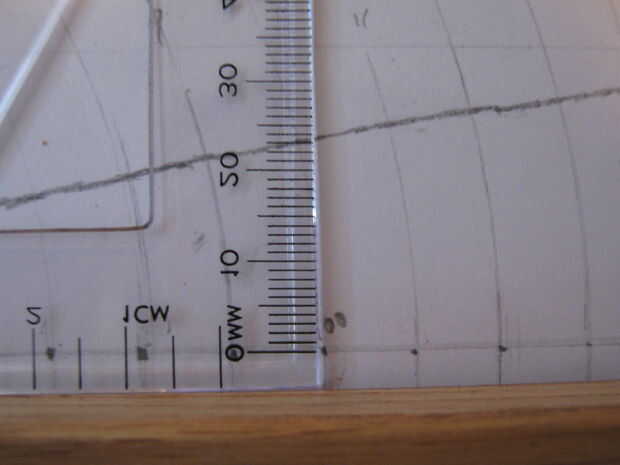

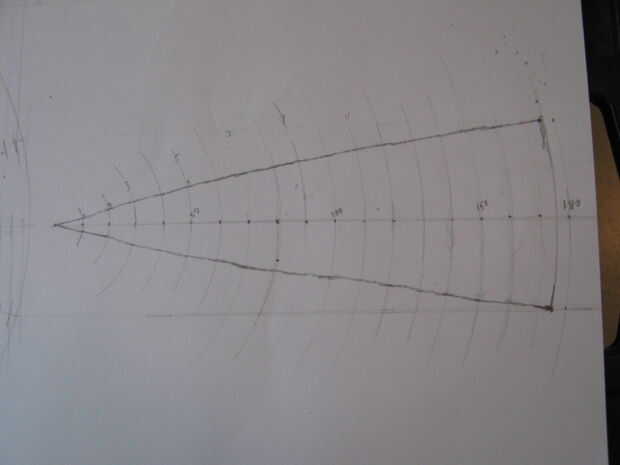

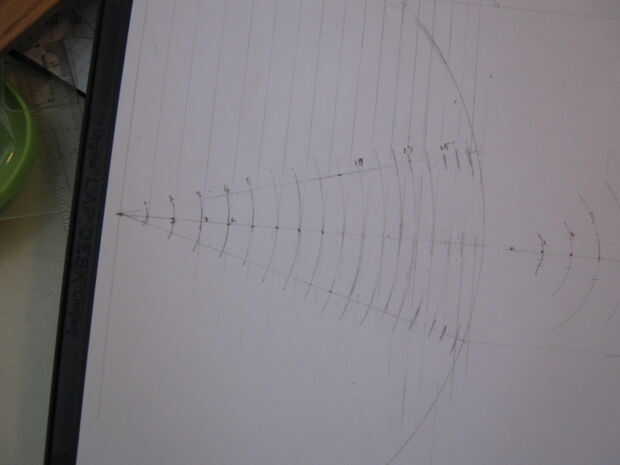

Las 2 primeras imágenes muestran las figuras para hacer su propia y la forma de la plantilla.
Escala hacia arriba hasta obtener el tamaño correcto.

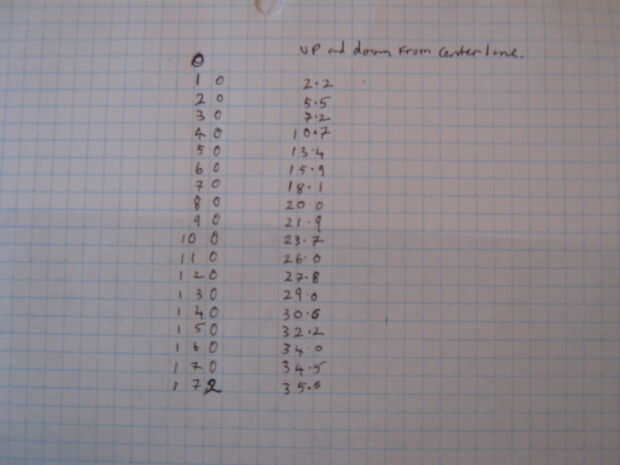

Cifras que son importantes para el escalamiento de esta plantilla son:
6.5 cm desde la parte superior del plato al foco
La altura del plato es de 11,7 cm y
el radio del plato en la parte inferior es de 12,3 cm
La olla debe ajustarse en la escala hasta 6,5 cm de espacio entre el foco y la parte superior del plato cuando el horno está en funcionamiento.
