Computadora de control de receptor de infrarrojos de Arduino (2 / 5 paso)

Paso 2: circuito

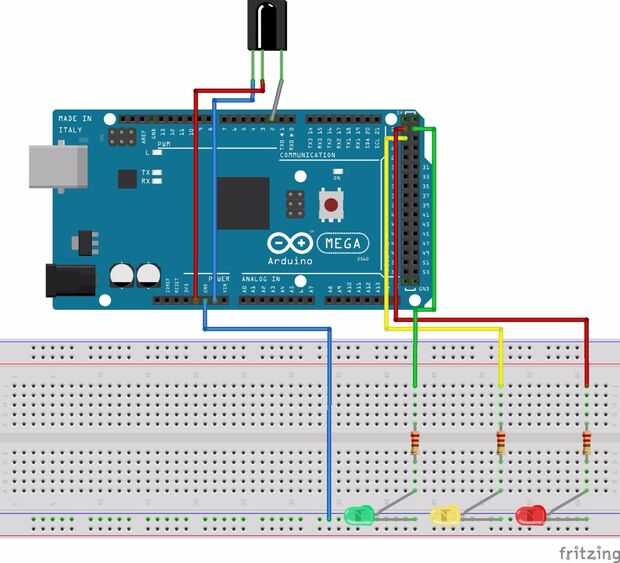

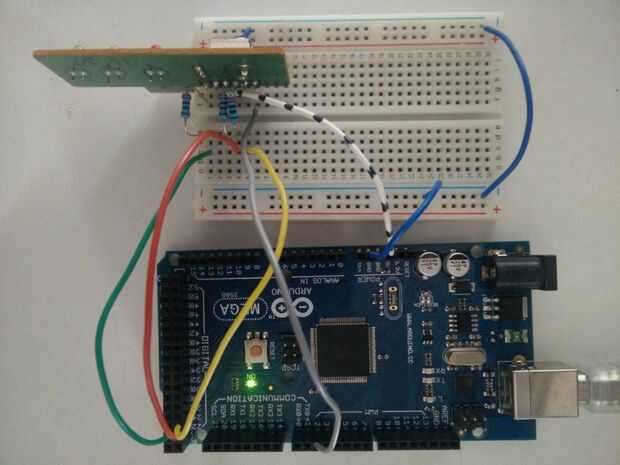

Ahora vamos a conectar todo con el arduino.

Así que primero Conecte el receptor IR.

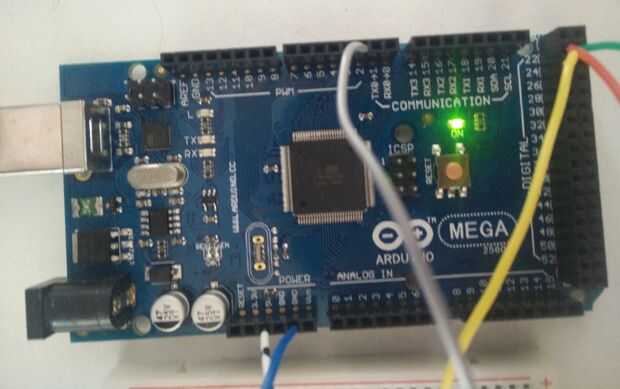

Negativa de conexión a tierra, conexión a positivo a 5V y la señal al pin 2. Yo he usado pin 2 ya que necesitarás este pin para una interrupción.

Ahora conectar el LED al arduino. El LED rojo está conectado al pin 22, el LED verde está conectado al pin de 23 y el LED amarillo se conecta al pin 24.
