Computadora/ordenador portátil Monitor de temperatura USB con alarma opcional (3 / 7 paso)

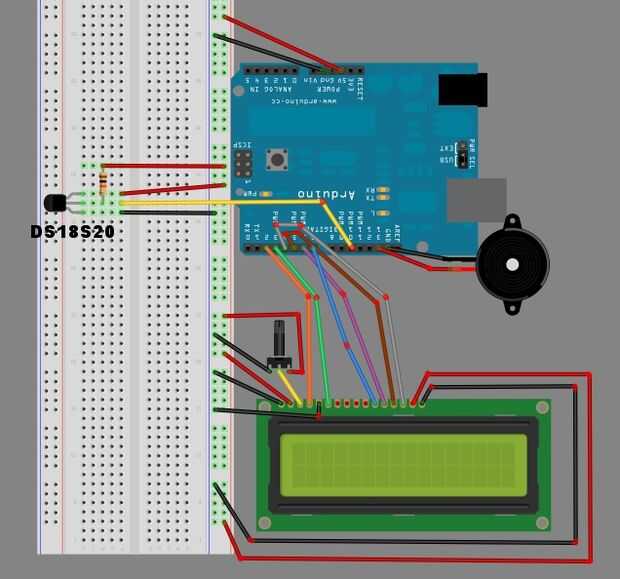

Paso 3: Cableado para las conexiones!

DS18s20 [VDD] para poder carril en protoboard
DS18s20 [GND] a tierra carril en protoboard
DS18s20 [DQ] para pin digital 10 en Arduino
10K &resistencia de DS18s20 [DQ] pin a + 5v de alimentación del carril en protoboard

Con clavijas de la pantalla LCD hacia arriba, más a la izquierda pin 1, pin derecha 16

Pin de LCD 1 a tierra
LCD pin 2 a + 5v carril en protoboard
LCD 3 a pin limpiador (centro) pin en pote k 10
Pin de LCD 4 para pin digital de Arduino 2
Pin de LCD 5 a tierra en el protoboard
Pantalla LCD 6 a pin Arduino digital pin 3
Pin de LCD 11 al pin digital de Arduino 7
Pin de LCD 12 para pin digital de Arduino 6
LCD 13 a pin Arduino digital pin 5
LCD 14 a pin Arduino digital pin 4
Pin de LCD 15 a + 5v tren en protoboard
Pin de LCD 16 al carril de tierra en breadbaord

10 k pote izquierdo pin tierra
10 k bote centro a pin LCD pin 3 (ya mencionado)
10 k bote pin más a la derecha a + 5v carril en protoboard

Opcional:

Piezoeléctrico [positivo] para pin digital de Arduino 13
Piezoeléctrico [negativo] a tierra
