Paso 2: Concepto/diseño

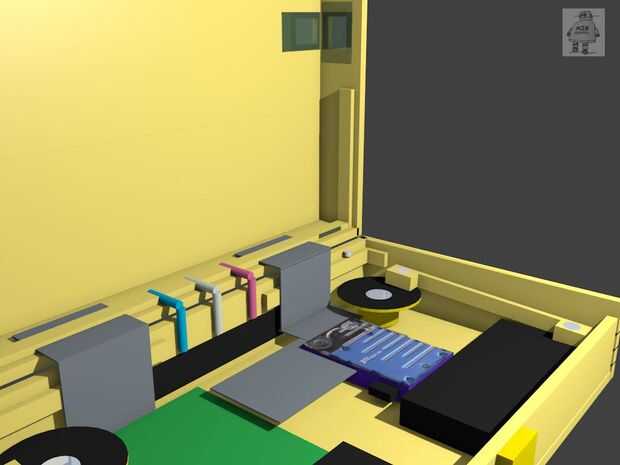

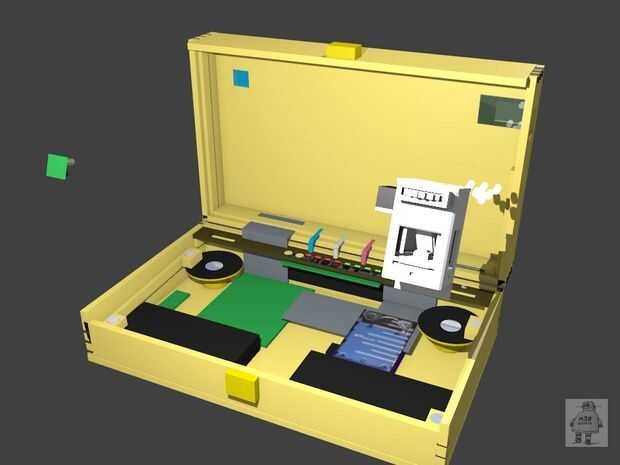

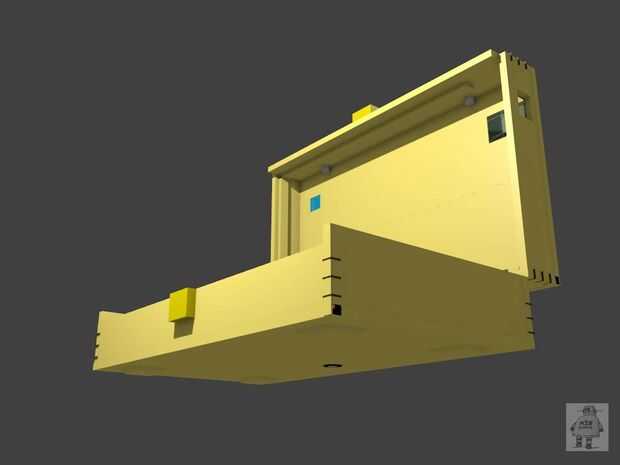

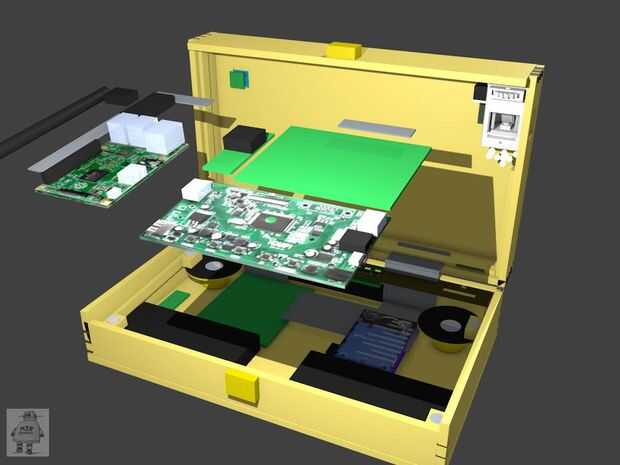

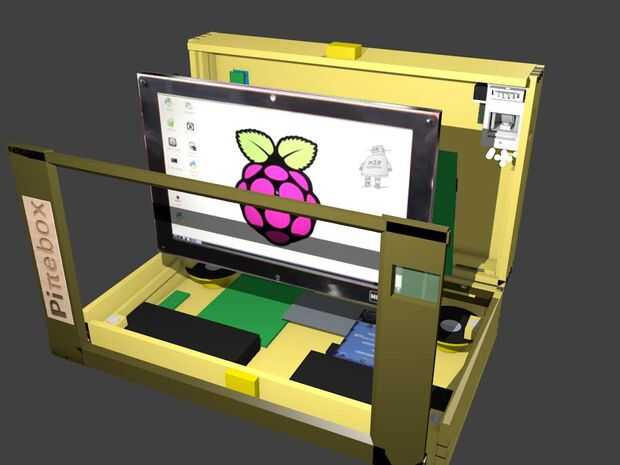

Después de un montón de garabatos de papel y dibujar, disposición física para este proyecto fue burlado hasta en Blender 3D para comprobar los tamaños, espacios libres y dar guías de marca de corte. El video adjunto se representa el modelo de licuadora para darle una vista explotada.
Tomé fotos y superficie plana digitaliza el hardware real, para ser utilizado como texturas sobre cajas tamaños exactamente en Blender y descargar fotos y medidas para el controlador de pantalla/HDMI HDMIPi (que no tengo físicamente en el momento).

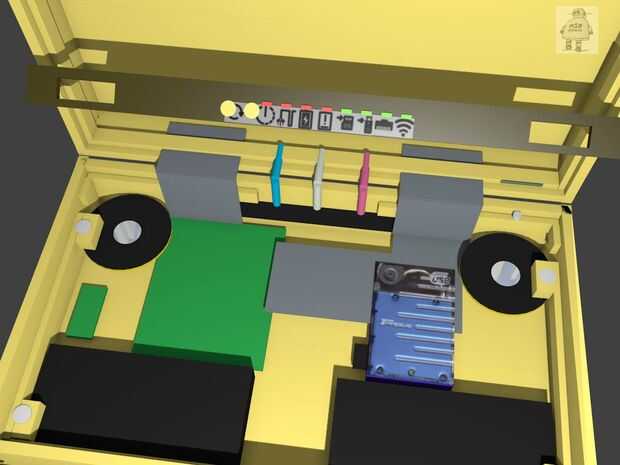

Se agregaron varias cajas a los módulos de PCB planos para marcar destacados componentes (p. ej. conectores) que pueden interferir.
Había importado el archivo STL de la ruleta de la cámara en el modelo de licuadora.
El diseño final difiere ligeramente de la concepto fotos o el vídeo que se muestra a continuación.
- La toda envolvente caja y pantalla es ligeramente más ancha
- La cámara, el flash y el módulo LIRC se movieron más abajo el caso
- Convertidores DC-DC tanto en la unidad base ahora - había uno en la tapa originalmente
- Dos broches fueron utilizados (izquierdo y derecho) en vez de uno (centrado)
- Fricción externa permanece agregada para mantener la pantalla vertical
Componentes principales son seleccionados en los comentarios de la imagen anteriores.
