Paso 8: Paso 8: instalación de los discos duros

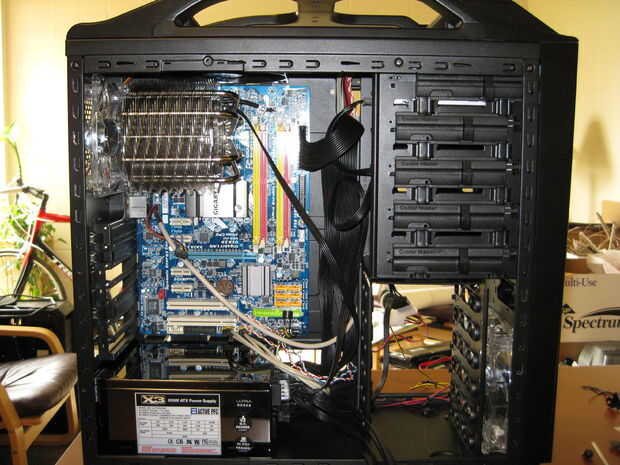

Cuadro 2 muestra la ubicación de las unidades en el caso, este modelo tiene un diseño montado transversal, otros podrían tenerlos en la misma dirección que la unidad óptica instalada previamente.

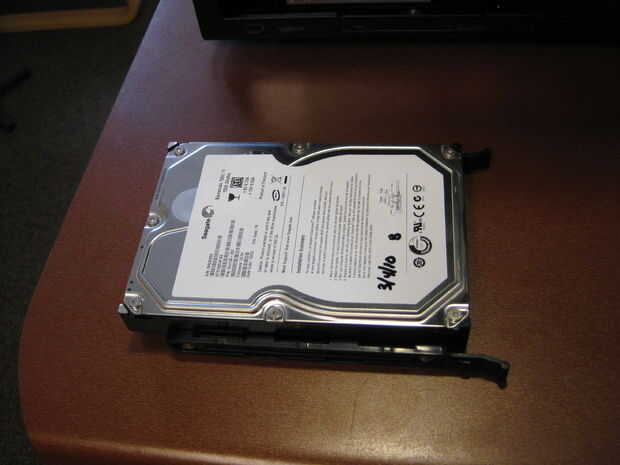

Cuadro 3 es un ejemplo de posible unidad de herramientas, hardware de montaje, este clips permiten la unidad a apenas deslizarse en y bloquéelo en su lugar.

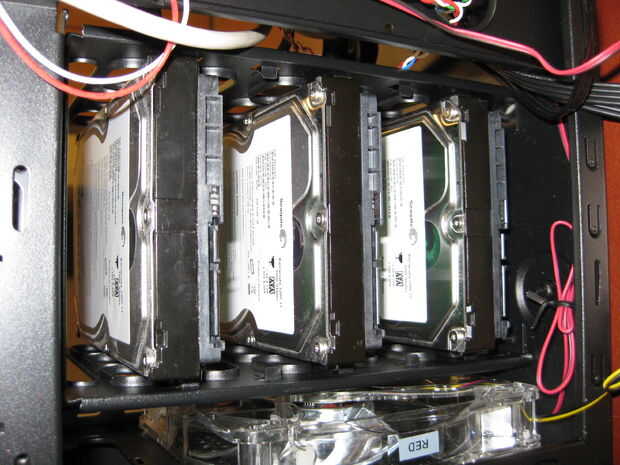

Cuadro 4 representa las unidades instaladas y espaciadas para flujo de aire. Esto es muy importante para extender la vida útil de la unidad, cuando usted está haciendo una inversión a largo plazo o funciona el ordenador continuamente.
Cuadro 5 muestra la parte trasera de las unidades donde se realizan las conexiones para alimentación y señal.

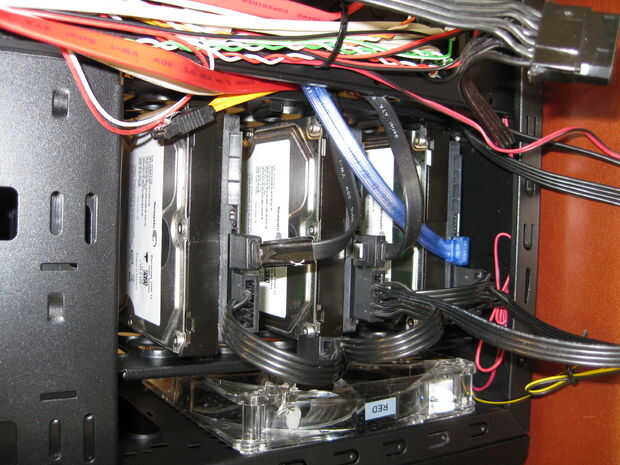

Cuadro 6 muestra los cables conectados.
