Paso 4: circuito

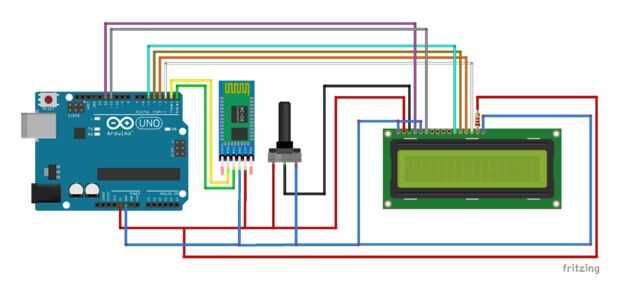

Ahora que tenemos configurado para Involt HC-05. Es el momento de cablear el circuito. Conectar todo de manera similar a este esquema. No estoy utilizando la librería SoftwareSerial debido a errores que puede causar en la transmisión de datos. HC-05 está conectada directamente al Arduino serial (después de cargar el dibujo que no necesita comunicarse a través de cable). Recuerde desconectar los pines RX/TX antes de cargar el dibujo.
Tenga en cuenta hay una configuración de pines diferentes para diferentes dispositivos de hc-05. Yo uso gamcu CZ-HC-05 y tiene pinout diferentes.
Si desea activar la retroiluminación puede conectar los dos primeros pines de la derecha de las pantallas lcd a 5V con resistencia de 220 ohm (segundo desde la derecha) y GND (primero desde la derecha) pero esto no es necesario.
