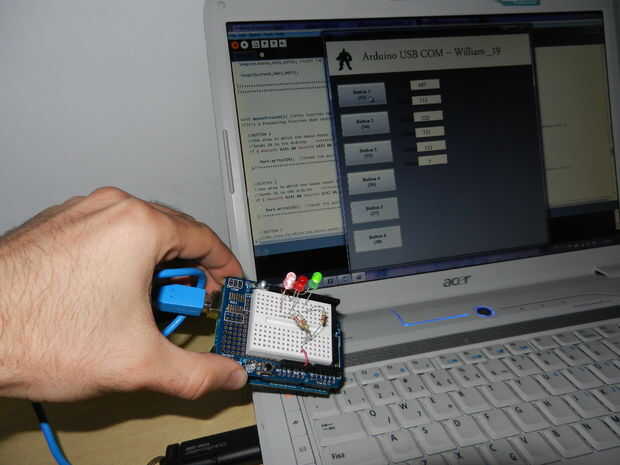

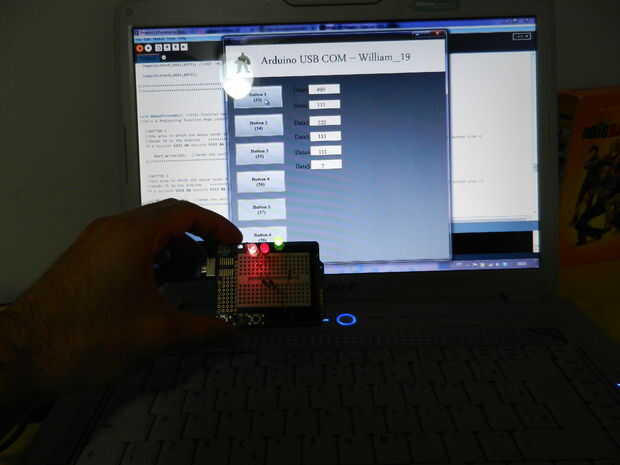

Este tutorial mostrará cómo hacer un programa sencillo (con una interfaz amigable - que cualquier persona puede trabajar con), que se puede comunicar con Arduino.
Por lo tanto, si usted está cansado de abrir su "SERIAL MONITOR" en el Arduino IDE y escriba los comandos, puede hacer algo como esto.
Al principio, estaba tratando de hacer un programa sencillo en el que podía controlar las luces en mi jardín. Posteriormente utilicé este mismo programa para poner a prueba todas mis aplicaciones de Arduino.
Algunas observaciones antes de empezar:
--No estoy enseñando cómo utilizar Arduino o Prossesing, esto es sólo una explicación de sus capacidades.
--He tratado de hacer lo que hice con otros lenguajes como C, C++, delphi, etc.... Y resulta que la forma más sencilla de hacer lo que hice es mediante procesamiento. Si nunca lo usaste, le dan un tiro... Usted se sorprenderá.
--Ten en cuenta que se trata de un programa de ejemplo, después de que se familiarice con el programa te puede hacer sus propias cosas para atender a sus necesidades... O se puede usar el programa de ejemplo, cualquiera que sea.
--Yo he usado algunas imágenes de hulk en el programa. Creo que Hulk es genial así que usé sólo para ti a ver como añadir imágenes en sus programas. Lo no hice por mí mismo, tengo las imágenes de hulk en el internet.
Lista de materiales
-Arduino UNO
--Dos o tres LED (yo usé tres)
--Dos o tres resistencias (ohmios 250 o similar voluntad de hacer el trabajo)
-Arduino USB cable
Lista de programas
IDE de Arduino, (usted puede descargar gratis en la página de Arduino)
--Procesamiento de IDE (usted puede descargar gratis en la página de procesamiento)
--Ms button maker ( http://www.softpedia.com/get/Internet/WEB-Design/Web-Design-related/Ms-Button-Maker.shtml)
** Para más información sobre cómo lidiar con Arduino, visite http://arduino.cc/en/
** Para más información sobre cómo lidiar con el proceso, visite: http://processing.org/
Encontrarás varios tutoriales y material de aprendizaje. Fácilmente puede aprender a trabajar con Arduino y procesamiento.
Comentarios
Le estoy no dando una explicación detallada y enorme aquí, porque he intentado hacer un programa muy bien comentado, sólo puede ir al programa y todo va a estar allí, explicado (espero).

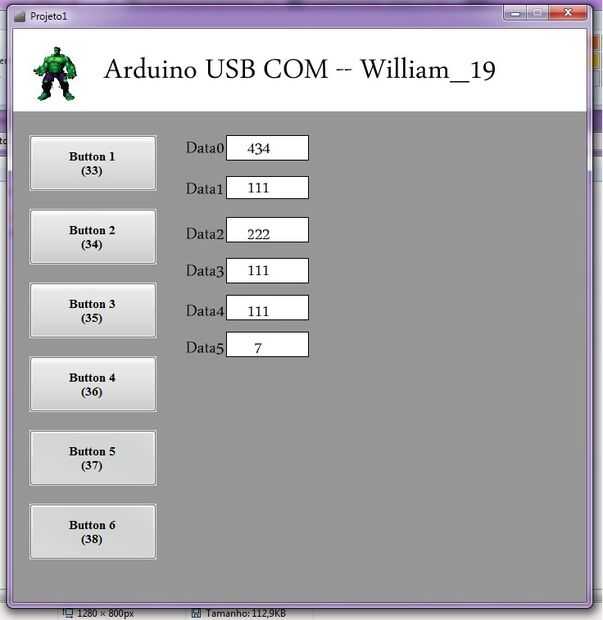

Como es un programa de ejemplo, hice un general HMI (interfaz de máquina humano) pero se puede mejorar para su propone.
La primera cosa que usted debe saber acerca de este ejemplo es que usé el puerto USB--> COM4. Si desea cambiarla, deberá ir a la línea 182 en el programa de proceso y cambiarlo.

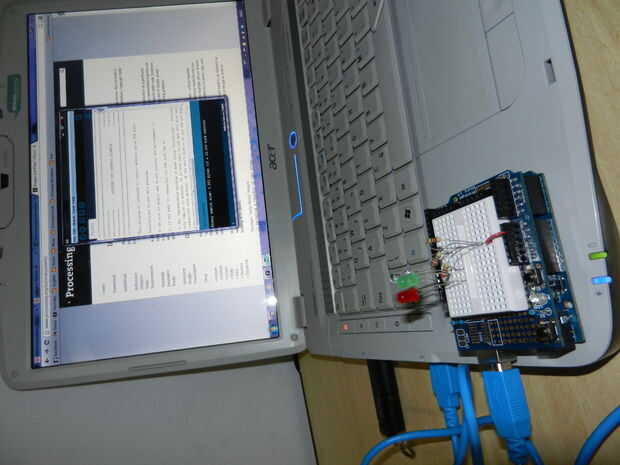

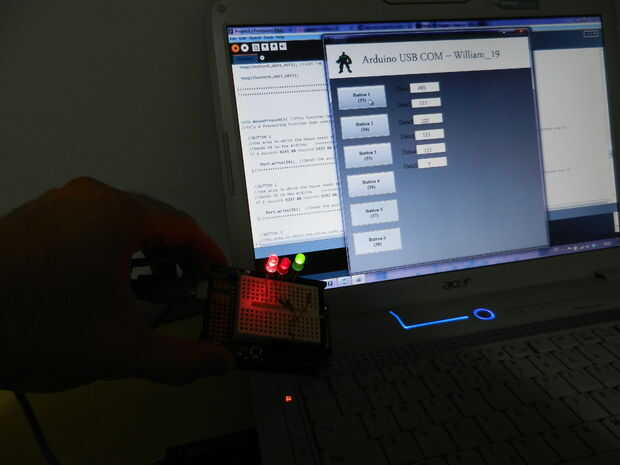

También utilicé tres LED conectados a los pines 13, 12, 11 y un resistor variable conectado al pin 0 (no se muestra en las imágenes porque me quité. Realmente no necesita probar su programa--sin ella usted tendrá un "punto flotante" en su entrada y el valor de la entrada será oscilante).
No até cualquier diagrama o para mostrar las conexiones, porque es sencillo. Si tienes algún problema, puede ir a http://arduino.cc/en/Tutorial/HomePage y Compruebe cómo utilizar un LED o cómo usar una resistencia variable.
Si desea cambiar el título de la aplicación, ir a la línea 504 en el archivo de proceso y cambiar por sí mismo.

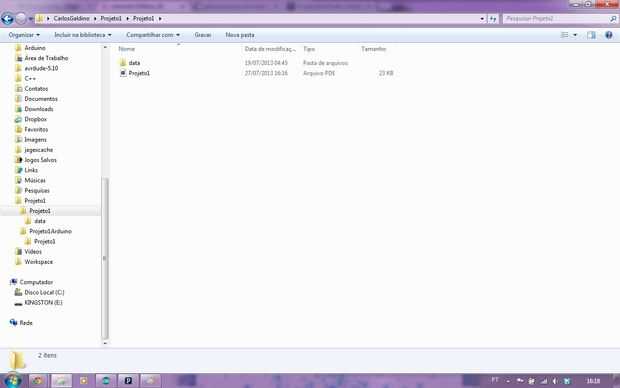

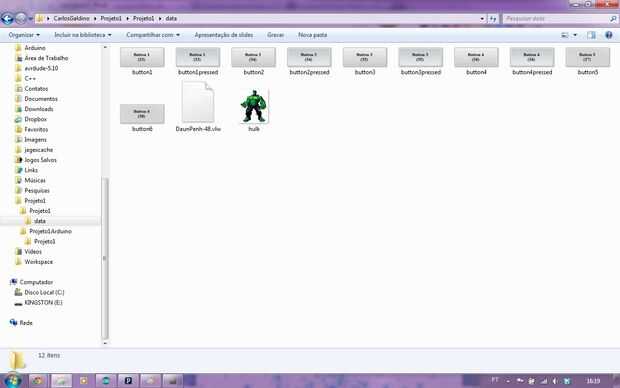

Usted necesita tener una carpeta llamada datos en el mismo lugar que el archivo de procesamiento de imágenes y cosas.
También se puede ir a--> dibujo--> Agregar archivo en el IDE de procesamiento, y automáticamente hará que esta carpeta a usted.
He utilizado el "Ms button Maker" (link arriba) para hacer el botón, pero puede usar lo que quieras, incluso pintura.
Así, que el archivo Zip y estudiar los programas, si tienes un mínimo de experiencia en Arduino, estoy seguro de que usted lo conseguirá y pronto será capaz de avanzar por su cuenta.
