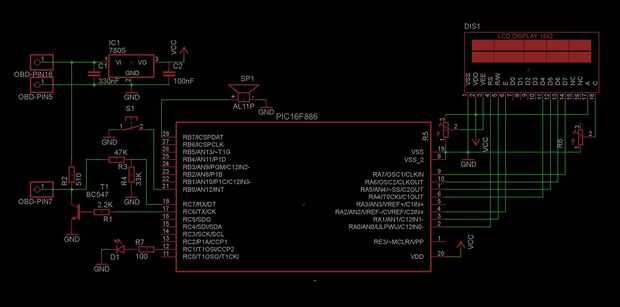

Paso 4: esquema
El automóvil suministrará el circuito con 12 voltios a través de los pines 5 y 16 del conector ODB2. El regulador de tensión creará 5 voltios fuera de este para el microcontrolador y el LCD.
Las señales de la línea K del pin 7 se convertirán en los niveles apropiados a través de una interfaz de resistencias y un transistor.
Las dos resistencias de trimm se utilizan para controlar el contraste y el contraluz de la pantalla LCD.
En RC1 el puerto se puede conectar un LED (opcional). Con ayuda del PWM módulo del microcontrolador la intensidad de lo LED será controlado por la carga del motor calculada (PID 0 x 04).
En el puerto RC7 puede conectar un zumbador (opcional). Este puerto se activará cuando la temperatura del refrigerante del motor (PID 0 x 05) supera los 93 grados.
