Paso 4: ChipKIT base pletina de E/S, conectar los LEDs
En el post del blog mencionado, hablo sobre la razón principal por qué me gusta el chipKIT pletina de E/S básica es para las salidas de drenaje abierto FET.
Con una sección separada que permite una fuente de alimentación externa es lo que hace el chipKIT básicas de entrada-salida de escudo perfecto para estos LEDs (aunque se puede lograr usando algo similar el Pmod OD1 (periférica módulo abierto de desagüe) en lugar de la pletina de E/S entero).
Para empezar, deberemos conectar los LEDs de los terminales de la pletina de E/S (5, 3 y 9) con un destornillador y Protoboard Cables para conectar los dos.

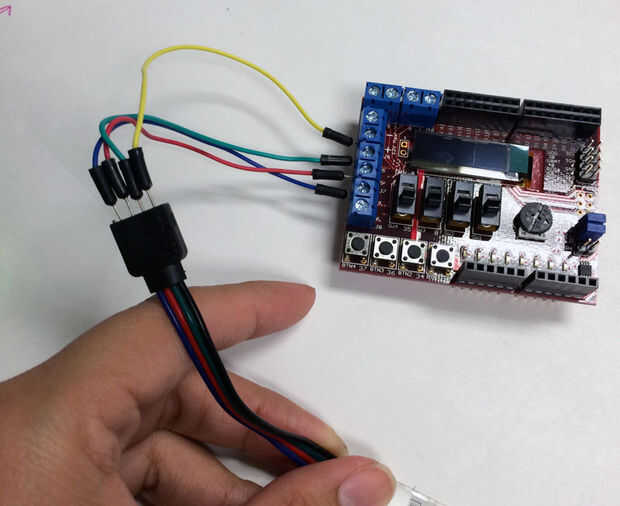

En mi foto utilicé amarillo para 12V, conectado al tornillo de terminal marcado 12V
Verde para la G en la tira de LED = Pin 5
Rojo para la R en la tira de LED = Pin 3
Azul de la B en la tira de LED = Pin 9
Dependiendo de su LED tira depende de lo fácil que puede ser esta porción.
Puede que necesite conectarse a un protoboard primero, o puede tomar el cable de LED y ponerlo directamente al borne de tornillo. En mi caso tuve un adaptador hembra en el extremo de mi tira que podía conectar los extremos del cable protoboard en los zócalos correspondientes.
Casi listo el cableado excepto potencia!
