Paso 5: Adición de energía!
Necesitamos añadir 12 v + y GND a la pletina de E/S para los LEDs de potencia.
Hay varias maneras de hacer esto, pero en esencia es necesario tener 2 hilos que se atan a ambos carriles de la energía.
Esto se puede lograr algunas maneras con una fuente de alimentación de pared.
El primero es cortar el conector de barril y utilizar directamente el cable pelado.
Esto es genial si tienes la opción de usar una fuente de pared de esta manera (tienes extra, no lo utilice ya etc.).
No lo hice porque pidió prestado el conector del proyecto de otra persona en el Digilent MakerSpace y tengo que volver en el tacto, por lo que... Hice un adaptador (usted puede aprender cómo lo hice buscando en este instructable).

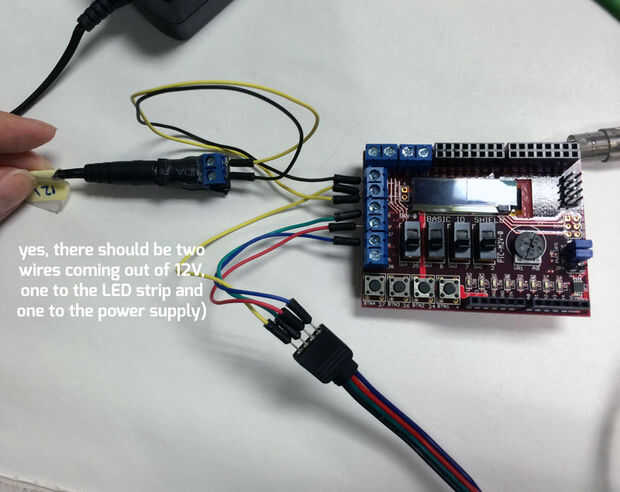

Utilizando los terminales de tornillo en mi adaptador de alimentación y tierra, conecte los cables a los 12V en la pletina de E/S y el GND en la pletina de E/S (habrá 2 hilos que salen de los 12V).
