Con circuito de luz de ahorro de energía para el LED (un mejor ahorro de energía luz hackeado del circuito de CFL) (7 / 10 paso)

Paso 7: Hacer una serie de LEDs

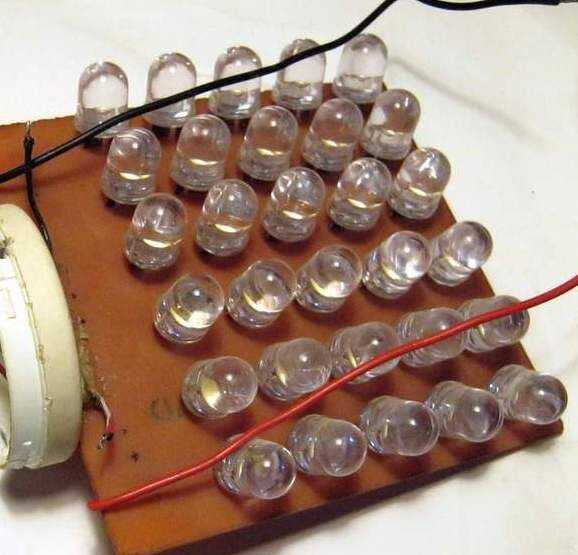

0.5 vatios en 3.3v LED consume 150mA corriente por lo que es seguro hacer una serie de 30 LEDs. Usted puede usar pequeños LEDs de 20 mA corriente en varias cadenas hasta la salida de corriente y voltaje partidos (30 LEDs en cada cadena)

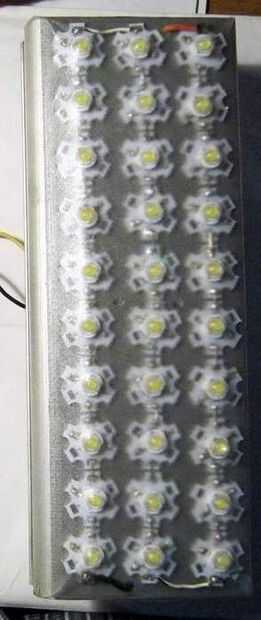

LEDs pueden montarse en un material disipador de calor aislado o si utilizando LEDs de 20mA entonces en PCB. Cuando el circuito está en no tocar los LED o cualquier zona del circuito ya que son de alta tensión. He utilizado circuitos de ahorro de energía de 23 a 25 vatios. Hay circuitos 45 vatios y vatios 85 disponibles que pueden producir más actuales (un vatio de bombilla de ahorro de energía consume 7.2 mA corriente así 45 vatios puede producir 100V y 320mA). De esta manera se pueden utilizar LEDs de 1 Watt. Después de luz consume 230V 53mA entrada y produciendo la luz 12,5 vatios.
