Con el botón start y se descoloran hacia fuera (1 / 5 paso)

Paso 1: partes

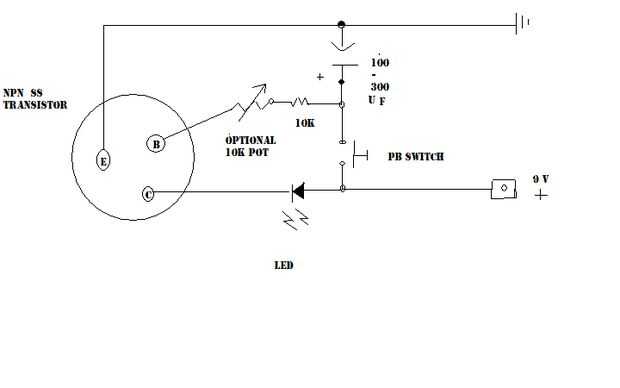

Aquí es un inventario de las piezas que utilicé:

Q1: mayoría cualquier transistor NPN SS (pequeña señal) va a hacer aquí.
C1: 100-330 uF condensador electrolítico polarizado del
D1: usé un arco iris fijo (por lo que este circuito parpadeará), si se utiliza un LED normal, no parpadeará.
R1: una resistencia k 10 (carbón, 1/4 w es fino).
Para R1, usé una resistencia de 1 K en serie con un potenciómetro de 10K, para fines de ajuste.
PB: un interruptor normalmente abierto (N/O) botón

Misc: alambre, pc board (o prototipo board), 9 v batería snap (y batería), diseño de la caja deseada
