Con el botón start y se descoloran hacia fuera (2 / 5 paso)

Paso 2: montaje.

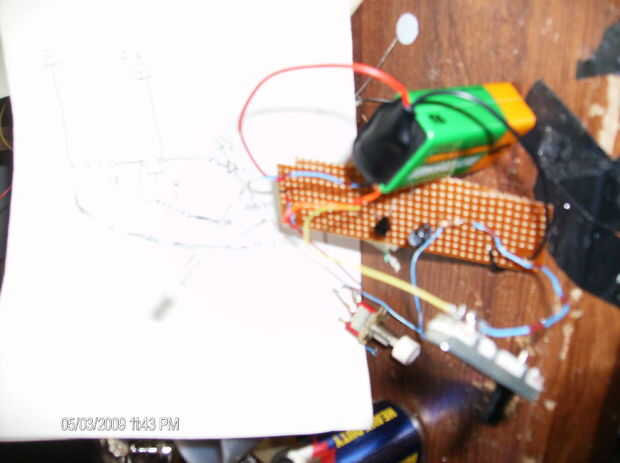

Puesto que el esquema es muy sencillo, yo simplemente soldar todo en como me había atraído, excepto para el PB, el LED y el pote.

El interruptor de la PB, el LED y el producto, soldar cable extra un poco por lo que pude montar en los agujeros y una ranura que había cortado en el cuadro. Mi cuadro era un pequeño cassette estilo polvo de cintas de backup que se descartaron en la que trabajo. Que hacen muy fácil a trabajar con casos y sin embargo son muy resistentes.

Mirando el esquema y después de adquirir mi transistor (y consultar un pin hoja), encontré que mi transistor fue creado (buscar en la parte inferior, con el lado plano) colector base emisor, (E, B, C en el esquema). Utilizando un conjunto de pinzas hemostáticas como un disipador de calor, soldar el transistor en un extremo de la placa PC. Si te sientes intranquilo acerca de esto, tres zócalos de transistor de perno están disponibles de algunos aditivos (esto hace que para el fácil cambio del transistor si necesita ser sin soldaduras).

Me encontré un cable desde el transistor (E) mitter al punto en el otro extremo de mi placa de PC que se conecte a la tierra de la fuente de alimentación. Luego soldar el pin negativo (marcado con un signo de – ) de C1. El pin positivo (normalmente) fue soldado en la placa, y luego soldó en R1. R1 se ejecute desde el condensador a la ase (B) del transistor.

En la unión entre R1 y C1, había soldado un cable que eventualmente sería soldado a uno de los pines del interruptor pulsador (PB). Al otro lado de que el interruptor (el otro pin) era soldado entonces + entrada de la batería y el lado positivo del LED. El otro pin del LED se suelda luego con otro cable que luego se suelda al pin ollector (C) del transistor.
