Con el Edison de Intel en un sistema de Control de reacción de Gas frío para un cohete de sondeo (3 / 7 paso)

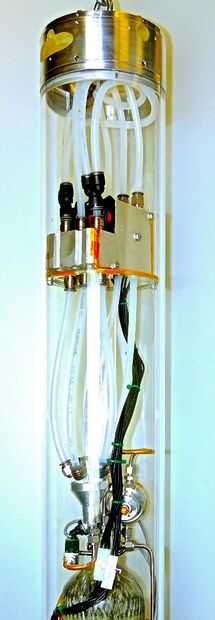

Paso 3: fabricación de

Cada una de estas lista artículos podría tienen su propio fabricación de instuctables, pero en aras de la brevedad daremos una modesta visión y herramientas necesarias. Si no tienes los medios o conocimientos para las piezas de la máquina, considere el outsourcing a los profesionales.

Mecanizado de piezas

• Anillo de araña

1. CNC trabajado a máquina de una placa de media pulgada de aluminio 6061
2. utilizamos una fresa 1/2" 1/8" radio para esta parte de la máquina

• Anillo del inyector

1. CNC trabajado a máquina fuera de 8 "x 8" x 2-1/2" espesor placa de 6061
2. utilizamos una fresa 1/2" y un 1/8 final-molino de bolas para recortar la forma del anillo
3. Utilizamos un indexador rotativo del CNC para hacer todos los agujeros radiales en el anillo

• Múltiple de 6 vías

1. Máquina de torneado de aluminio 6061 3" redondo stock
2. Utilizamos un indexador rotativo manual para hacer los orificios radiales iniciales
3. Utilizamos un CNC de 2 ejes con una cabeza pivotante para perforar y los puertos del hilo de rosca

• Adaptador de tanque

1. Máquina de torneado de aluminio 6061 material redondo 1-1/2"
2. utilizamos una tuerca de tinte para cortar los hilos de rosca para el tornillo en el eje
3. se utilizó un molino de extremo para perforar los agujeros iniciales y los orificios con un grifo enchufe tradicional y tocando fondo grifo del tubo roscado

• Soportes de solenoide

1. CNC trabajado a máquina fuera de la hoja 063 de 6061 aluminio
2. doblado a la forma deseada en una dobladora de chapa

• Modificación de solenoides para ajuste (debido a las limitaciones de tamaño del sistema, los solenoides debían modificarse)

1. se utilizó un molino de extremo para cortar un borde de cada solenoide con un ángulo de grados 60

Impresión 3D

• La boquilla fueron impresas por accesorios 3D con impresoras de inyección de polietileno. Resolución de la la impresión debe ser inferior a 32 micrones para el acabado de superficie apropiado
• Material de impresión es Visijet Crystal

Doblez del tubo

• Doblez del tubo se realizó con un enfoque iterativo según ángulos y longitudes de la Asamblea de CAD

Fabricación de PCB

• Escudo MOSFET para Arduino

Hicimos esta tabla interna usando CNC fresado de circuito y un tanque de la galjanoplastia. El esquema desde el repositorio de Github tiene todos los números de parte para diodos, transistores, resistencias y capacitores utilizados.
