Con EM-Tronic (2 / 5 paso)

Paso 2: Colocar la parte de componentes A

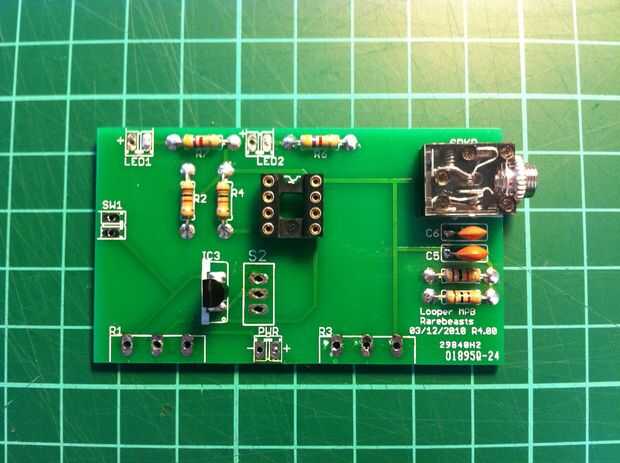

En este paso nos caben las resistencias, zócalo del ic, audio jack, condensadores y tensión de regulador.

* Soldar el 2 K 1 (R8 R10) y las 4 resistencias de 10K (R2 R4 R6 R7) a la PCB.
* Soldar el zócalo del IC de 8 pines a lo PCB en la posición de IC2.
* Soldar el conector de audio de 3,5 mm a la placa en la posición del altavoz.
* Soldar los condensadores 100nF(C5) 10nF(C6) a la PCB.
* El regulator(IC3) de voltaje a la placa de la soldadura.
