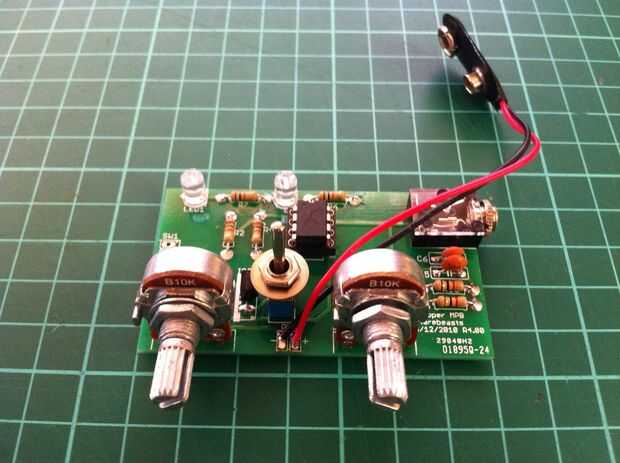

Paso 3: Colocar la parte de componentes B
* Soldar los LEDs a la posición LED1 y LED2 en el PCB. Nota: la el cable largo del LED es positivo.
* Soldar el conector de la batería de 9v para las pastillas de marcado PWR, rojo para + y negro.
* El interruptor de la posición de S2 en la placa de la soldadura. Nota: necesita agrandar los orificios un poco para colocar el interruptor.
* El 2 potentiometers(10k) a R1 y R2 en la PCB de la soldadura.
* Usando el programador de Picaxe y cable de programación programa de la O8M con el archivo de EM-Tronic.Bas. (Este paso es solo si no tienes un picaxe pre-programados)
* Ajuste la programación Picaxe 08M a la conexión ic del PCB. Nota: el 08M y M 08 2 partes son intercambiables.
