Paso 8: Añadir un segundo sensor a su sistema de EMG.
1. Repita el paso 2 para un segundo sensor de MyoWare.

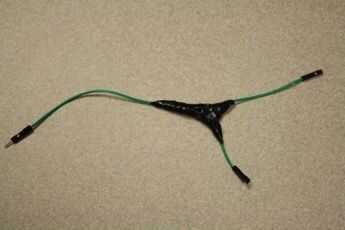

2. para instalar múltiples sensores a un MaKey MaKey, necesita una forma de conseguir energía a cada uno. Hicimos un poco de alambre decapado, soldadura y cinta adhesiva para crear un conector en forma de Y (véase el cuadro arriba), dividiendo la salida única de alimentación de MaKey MaKey en a dos cables que se conectan a la entrada "+" en cada uno de dos MyoWares.
3. Conecte las ranuras "SIG" en los sensores de MyoWare diferentes A ranuras en el lado derecho de MaKey MaKey (el código que nos proporcione a continuación asume que estás usando A3 y A4).
4. subir el boceto de dos sensores:
/ * Este esbozo Lee dos MyoWare señales de los sensores y envía una pulsación de tecla 'b' cuando uno va por encima de umbral y 'c' cuando la otra va por encima de threshold.* /
/ * establecer umbrales * /
const int thresh1 = 1000;
const int thresh2 = 1000;
/ * asignación de entradas de MaKey MaKey * /
const int sensor1Pin = A3;
const int sensor2Pin = A4;
#include "Keyboard.h"
int LED (9);
void setup()
{
pinMode (LED, salida);
Serial.Begin(9600);
}
void loop()
{int sensor1Val = analogRead(sensor1Pin);
int sensor2Val = analogRead(sensor2Pin);
Serial.Print(sensor1Val);
Serial.Print(",");
Serial.println(sensor2Val);
Si (sensor1Val > = thresh1)
{
Keyboard.Begin();
Enviar tecla c
Keyboard.Write('c');
Delay(50);
}
Si (sensor2Val > = thresh2)
{
Keyboard.Begin();
B tecla de enviar
Keyboard.Write('b');
Delay(50);
}
otra cosa
esperar 50 ms antes otra vez
Delay(50);
}
5. ahora ambas lecturas de músculo deben ser visibles en el monitor serial. Cada umbral por separado en el sketch de Arduino, al igual que en el paso 6 y luego recargar el bosquejo.
Ahora su sistema de EMG tendrá dos entradas separadas.
Si llegas a sentir un poco salvaje, podría seguir procedimientos similares para añadir más sensores de MyoWare al sistema. Si llegas a sentir realmente salvaje, usted podría incluso agregar otra MaKey MaKey para el sistema. Le animamos a experimentar con este diseño.
