Paso 4: Acabado y con el módulo de
A partir de ahora decidí usar algunas fuentes de alimentación de 5v que tenía puesta alrededor.

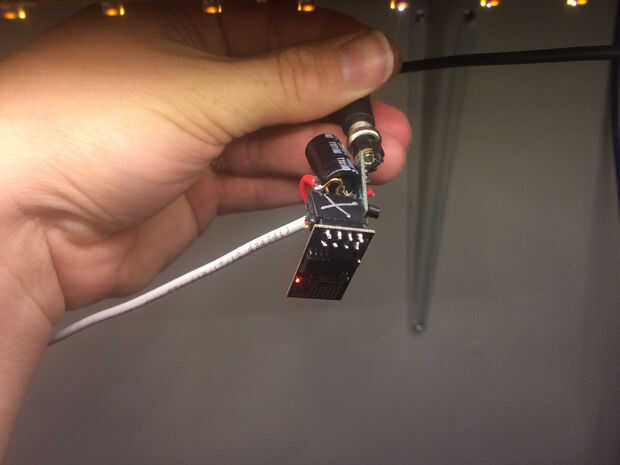

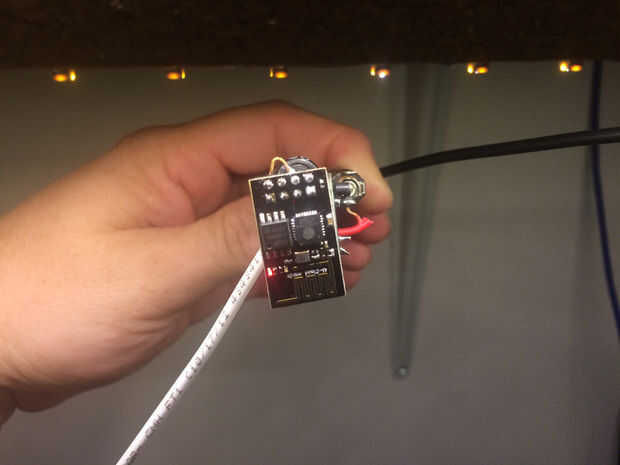

Así que tomé un par ajustable convertidores buck a establecer alrededor de 3v y construido lo que se ve en la foto. (Tengo algunos módulos de LMS1117 en la manera que prefiero utilizar pero que barco de China parece ser excepcionalmente lento esta vez)
Porque el módulo ESP y el módulo de buck crean calor pongo el sensor en un cable de unas pocas pulgadas de los módulos por lo que hay menos influencia sobre las lecturas.
Básicamente todo que hizo fue tomar 2 piezas de pines hembra jefe 4 largo cada una.
Súper pegado junto para hacer una cabecera de 2 X 4 (estoy esperando mi 2X4s venir en un barco lento de China).
El condensador grande que ves es porque la potencia de mi fuente de alimentación es tipo de sucia por lo que apenas agarré el primer Cap que vi en mi escondite y soldadas entre GND y VCC para alisar hacia fuera un poco. (Si no esta seguro que tiene la polaridad de la tapa correcta)
Todo lo demás que sólo trató de mantener tan simple como pude. Mantenía las mismas conexiones había en la protoboard solo elimina la placa y como mucho alambre como pude.
También tengo algunos recintos que tanto impermeabilizan (para una unidad al aire libre prevista) y tengo la intención de poner estos en el tiempo estándar.
Fácilmente podía montar todo esto en un trozo de tablero perf pero queria mantenerlo pequeño y tres dimensiones en lugar de lo que es más grande y plana.
En cuanto a acabado la porción ThingSpeak, hay alguna configuración en los gráficos con que se puede jugar. Uno de mis sensores me estaba dando algunos malos puntos (era de vez en cuando lanzar una lectura-196.6 grado) me di cuenta de esto fue probablemente debido a la energía sucia. Es la lectura que el DS se producirá si por alguna razón no tiene poder. Una forma de arreglar eso en el gráfico es para cambiar el valor de"min" para 0 -20 o lo que crees que va a ser la temperatura más baja que se verá. A menos que utilice para el nitrógeno líquido no creo que usted tendrá baja. El DS18B20 es buena hasta cerca de-55 grados de todos modos.
