Paso 6: Accesorio + alinear su material a la CNC shopbot
Soportes de alineación paralela

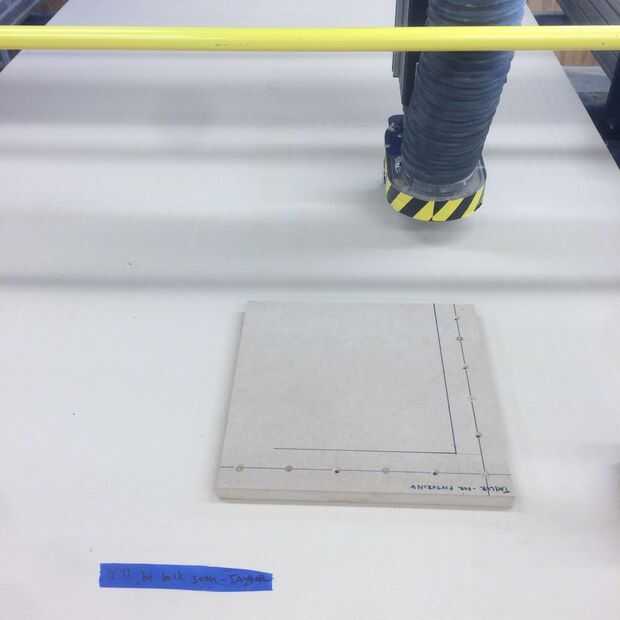

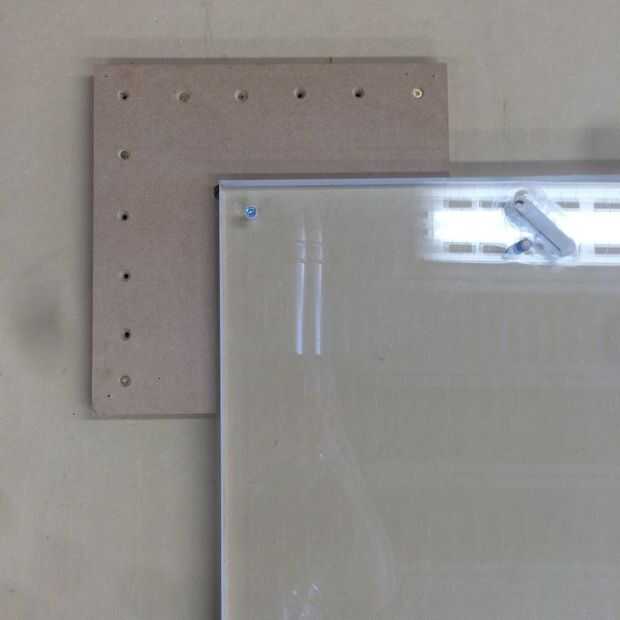

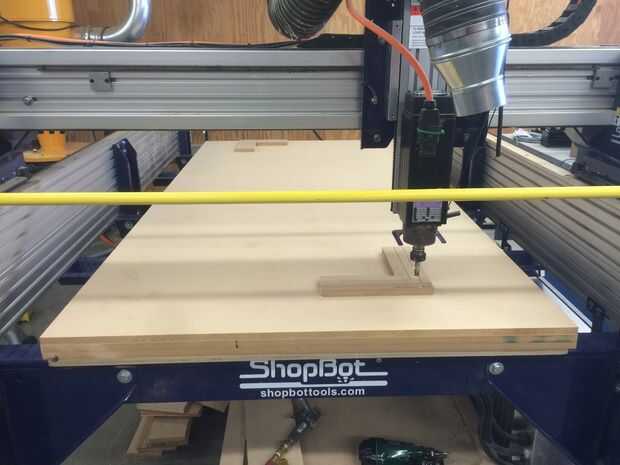

Cortar un cuadrado de MDF (aproximadamente 12 "x 12" largo es mejor) y atorníllelo en la cama de shopbot cerca de las esquinas 0,0 de la pieza. Una vez en el lugar, molino de la esquina 0,0 de donde se sentará el material. No te olvides de usar un dogbone. Su material debe anidar en esta esquina y sentarse paralelo a la x, eje y de la cama de shopbot. Usted puede opcionalmente repita esto para la esquina opuesta, suponiendo que sabes exactamente lo que es material de tamaño. De lo contrario, sólo hacer un recorte de ángulo recto en la otra pieza de MDF y presiónelo contra la esquina opuesta.
Accesorio de su material para la cama
Compré mi stock material extra larga para que podía perforar los agujeros de fijación en las esquinas del material que podría cortar en el extremo usando un Festool. Estos orificios de esquina que se jodan de una vez que el material esté alineado en su lugar. No importa donde son estos agujeros, como sabes que les puede cortar al final.
Agujeros de alineación
Con un pedazo de 2 lados, la parte más importante de la alineación está perforando orificios de alineación. Estos orificios de alineación están en el mismo lugar sin importar si se trabaja en la parte superior o inferior de la pieza, por lo que sólo deben taladrarse una vez en el material real. Estos agujeros marcan la línea central de la pieza, independientemente de sus dimensiones. Una vez que su material es fixtured a la cama, perfore orificios de alineación usando el shopbot material usando un 3/8" broca o fresa.

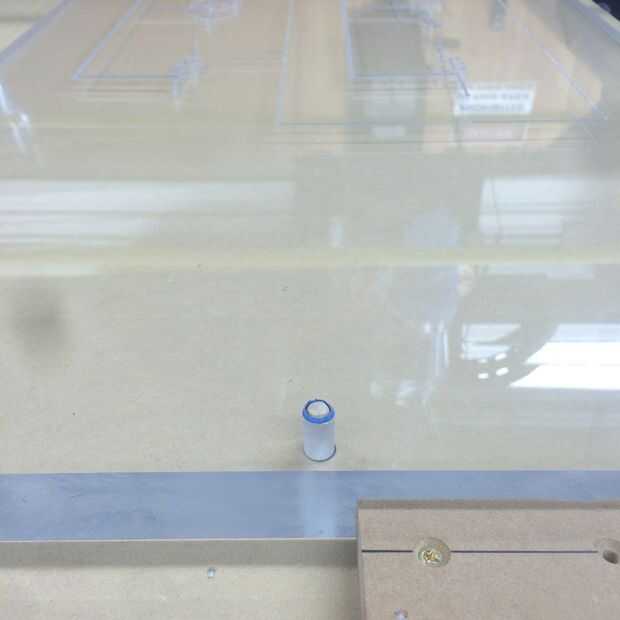

Cuando es tiempo de voltear la pieza, antes de volver a cargar su material en la cama, primero perfore nuevos orificios de alineación 3/8" directamente el material podía. Coloque el material sobre este y colocar pasadores de alineación de 3/8" a través de los orificios existentes en el material y en la cama para mantener la pieza en su alineación.
Una vez que le da la vuelta la pieza, se basan en estos orificios de alineación para colocar su material. Usar tus viejos soportes de esquina para ayudar a mantener el material en su lugar, pero es realmente estos agujeros que mantendrán cuadrados.
Una vez que el material esté en su lugar, coloque una fresa pequeña en y manualmente viajar a coordenadas en su material donde existen características (como agujeros) para verificar que todo esté correctamente alineado. Repita después de fijación su material a la cama en caso de que algo se movió.
