Paso 1: El no-transformador transformador.
VAC / 3.3
para darnos el número de LEDs que necesitamos ser capaces de manejar adecuadamente el poder sin resistencias adicionales y otras partes.
¿Qué pasa si nos eludir totalmente el transformador y cuenta corriente alterna? De alguna manera es más simple - la tensión de los transformadores puede variar grandemente con la carga que ponemos sobre ella, mientras que red eléctrica es mucho más estables.
Si usamos el estándar de 110v de los Estados Unidos, primero calculamos la tensión pico, 1.4 * 110 = 156 y nos podemos encontrar el número de LEDs que puede soportar:
156 / 3.3 = 47 LED
¿Significa que si ponemos 47 LED en serie, podemos ejecutar la cadena entera directamente desde una toma de corriente AC de 110v?
La respuesta es sí! Como mantener el voltaje en cada LED 3.5v o menos, funcionará dentro de sus límites.

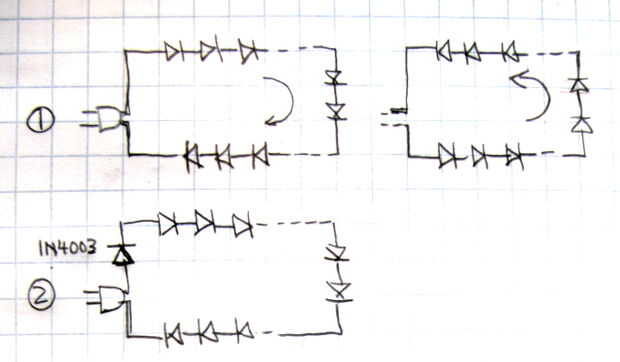

Pero entonces, no olvidemos que para cada ciclo positivo, es un ciclo negativo! Eso significa que necesitamos un circuito espejo como en (1).
Wow, eso es un montón de bulbos!
Sin embargo, si añadimos un diodo de bloqueo como en circuito (2), entonces nos podemos manejar con seguridad nuestro circuito. Los 1N4003 es capaz de manejar 200 voltios así que está bien para poder de Estados Unidos.
Países de la UE, el número mágico es 103 LEDs (doble si desea utilizar ambos ciclos) y el diodo del circuito (2) debe ser un 1N4004 o mejor.
