Con LEDs (parte 3) - la gran luz de AC (3 / 6 paso)

Paso 3: Construcción de tiempo!

Por lo tanto, podemos empezar la construcción de un simple LED todo + un circuito de puente que funcionan con corriente 110v.

Se necesita:

Montón de LEDs blancos - naturalmente! Y PROBARLOS todos!

Cable de CA

Perfboard

Puente rectificador de diodo o 200 voltios 1N4003

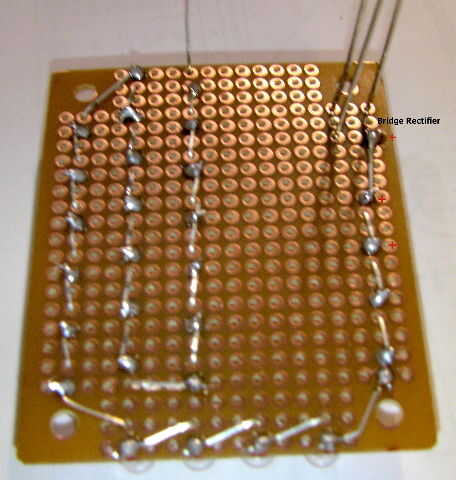

La primera foto es lo que parece cuando mi circuito. Ojos rápidos se notarán que solo hay 42 LEDs a bordo. Debido a la necesidad de acomodar el puente en la placa y debido a la naturaleza relativamente estable de nuestra red, podemos ejecutar nuestras luces un poco más de 20 mA.

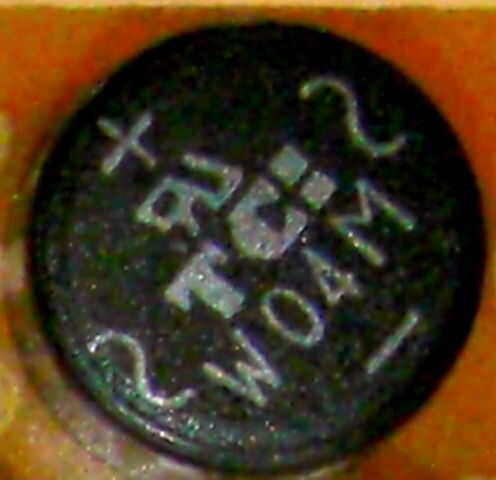

El puente tiene 4 cables: 2 marcados (~), un (+) positiva y una negativa (-). (~) Que vaya a la red eléctrica.

Comience por conectar el puente (+) más (+) del primer LED, y luego tomar el plazo de ejecución corto al largo cable del LED siguiente. Hacer 1 fila, doble y triple comprobar antes de soldar. Su forma de trabajo, siempre conectando más cortas a más largas.

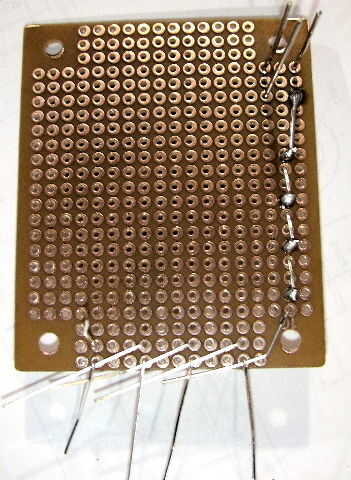

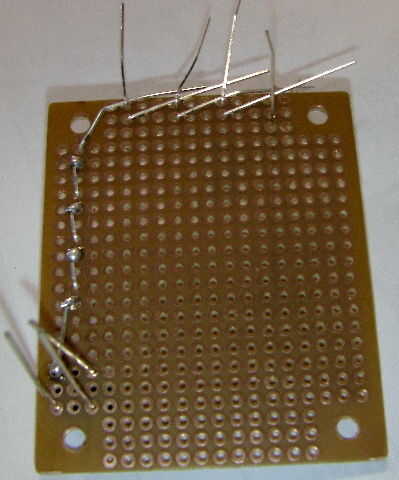

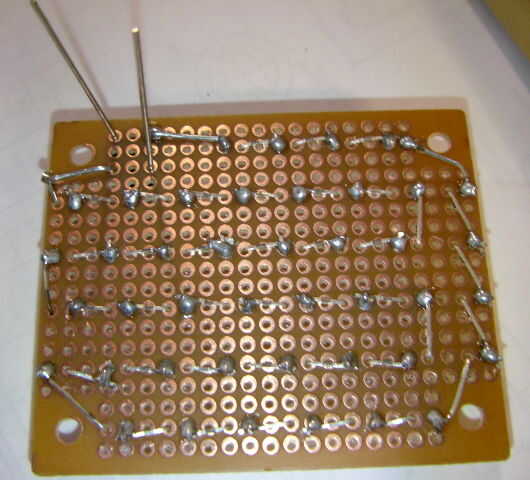

Tengo más fotografías a continuación que muestra las distintas etapas de terminación. Imprimirlos para hacer el cableado.
