Paso 6: Haciendo números
Para usar LEDs blancos (tensión nominal 3,3 v) con seguridad de la red eléctrica sin utilizar ningún Reglamento (excepto el puente del diodo), es el número mágico: Vac * 1.4 / 3.3. Que es el mínimo número de LEDs en serie, que se funcionan con AC sin exceder su rango 'cómodo'. La elección del LED puede ser 20mA o superior - como mucho son todos del mismo tipo y conectados en serie.

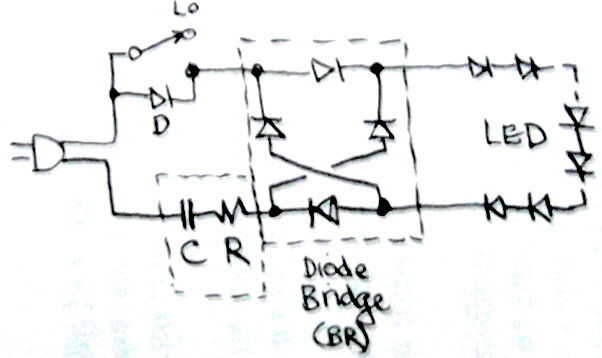

Si está usando el número completo de LEDs calculado anteriormente, eso es todo lo que necesitas, pero para los acuerdos con menos LEDs (pero no menos de 30), tenemos que añadir la tensión que cae combinación RC. R es siempre un 1K, 1 vatio resistencia, mientras que el valor de C es calcular como:
VPK = Vac * 1.4
VDD = N * 3.3, donde N es el número de LEDs blancos que desea usar en la serie.
Iled = 0,02, la corriente que queremos para nuestro LED.
C = 1 / (2 * pi * f * (Vpk-Vdd) / Iled), donde f es la frecuencia de red, pero se puede simplificar a: (58 / (Vpk-Vdd)) en micro-faradios (uF) y debe estar comprendida entre.5 y.1 uF. Asegúrese de que es un condensador no polar.
IMPORTANTE: Las piezas deben estar clasificadas por al menos Vpk y suficiente corriente para manejar Iled.
