Con pantalla Pimoroni-O-Tron con arduino (2 / 4 paso)

Paso 2: Cableado GPIO

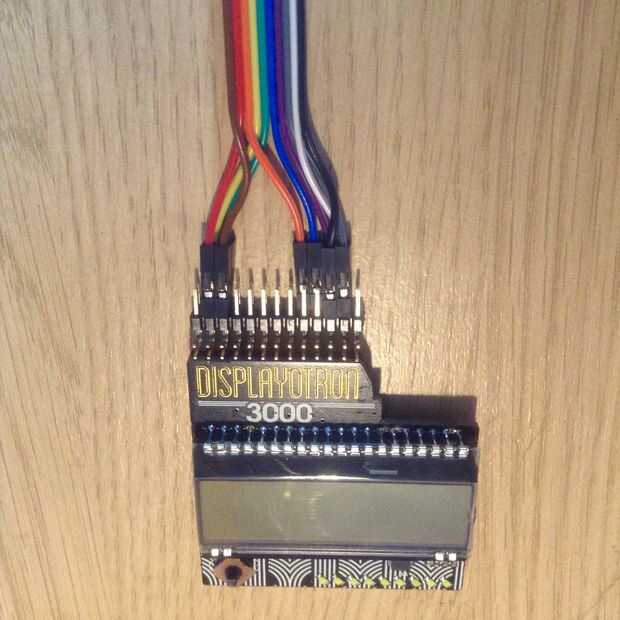

Estoy usando un telar de color codificado para fijar la dot3k a mi Uno y Metro, utilizando un encabezado de perno angular de doble hilera, aras de la claridad de este instructable pero tenga en cuenta que esta configuración difiere del proyecto final en la foto en la portada - como usted está consciente de que debe haber ninguna confusión ;-)

Aquí está el desglose, incluyendo los pines GPIO físicos utilizados en el lado de dot3k:

* PODER *
Brown / GND - pin6
Rojo / 5V - pin4
Naranja / 3.3V - pin17

* I2C SN3218 *
Amarillo / SDA - pin3
Verde / SCL - pin5

* SPI ST7036 *
Azul / MOSI - pin19
Púrpura / MISO - pin21
Gris / SCKL - pin23
Blanco / SS(CE0) - pin24
Negro / RS/CMD - pin22

* JOYSTICK * (no foto)
pasadores 7,11,13,15,21

IMPORTANTE: pin1 en el PCB dot3k no está conectado, así que tienes que uso pin17 a consigue los 3, 3V de alimentación o simplemente no funcionan!
