Con pantalla Pimoroni-O-Tron con arduino (3 / 4 paso)

Paso 3: Cableado Arduino

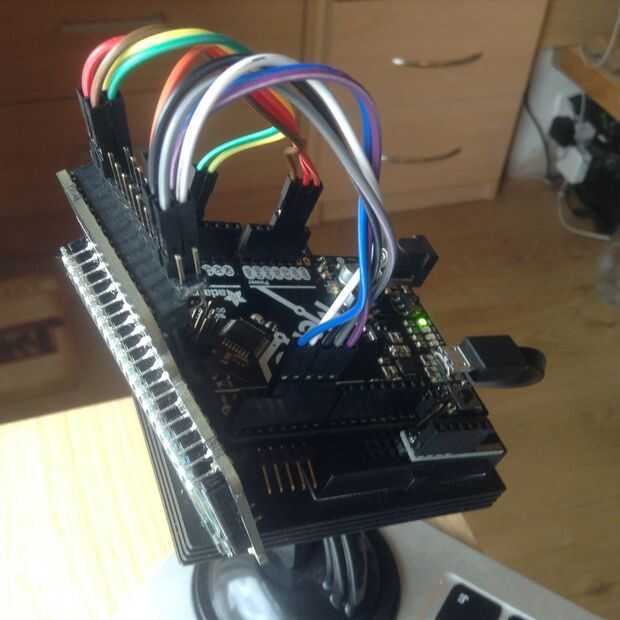

como se verá en el siguiente paso, los pines del LCD pueden ser definida por el usuario en el código sin grandes esfuerzos. No dude en utilizar los típicos pins SPI en el Arduino, que debería funcionar - creo - y puede ser requerido por el proyecto, no para los míos. Así que, aquí está el cableado en mi final:

ENERGÍA *
Brown - GND
Rojo - 5V
Naranja - 3.3V

* I2C SN3218 *
Amarillo / SDA - analógica 4 (Uno)
Verde / SCL - analógica 5 (ONU)

* SPI ST7036 *
Azul / MOSI - Digital 2
Púrpura - Digital 6 (como genérico)
Gris / SCKL - 3 Digital
Blanco / SS(CE0) - 5 Digital
Negro / RS/CMD - 4 Digital

otra vez, hasta si conectes, más o ninguna de las clavijas de joystick... Decidí conservar el joystick hacia abajo como un genérico de entrada en caso de que necesitaba uno pero la elección es suya!
