Paso 3: Interruptor principal, entrada de alimentación de aire acondicionado y transformador cableado.
Permite familiarizarse con cada componente y cada terminal.

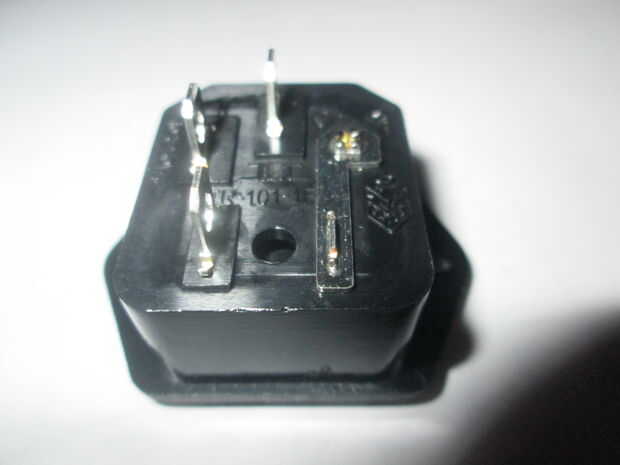

ENTRADA de alimentación de CA (cuadro 1): hay tres terminales en la parte posterior del dispositivo.
• La parte superior terminal está etiquetado como E = tierra que significa tierra.
• media izquierda terminal está etiquetado como N = Neutral.
• parte inferior lado izquierdo terminal está etiquetado como L = línea.

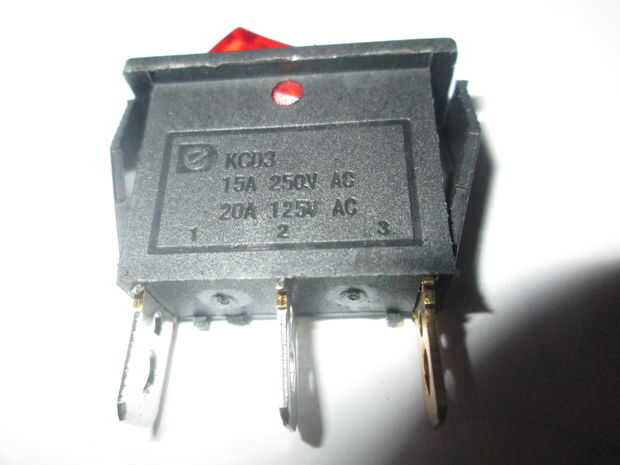

Interruptor principal con luz (Foto 2): hay tres terminales, y están marcados 1, 2, 3.
• 1 = carga
• 2 = línea
• 3 = Neutral (este terminal es bronceados, así que es fácil de identificar).

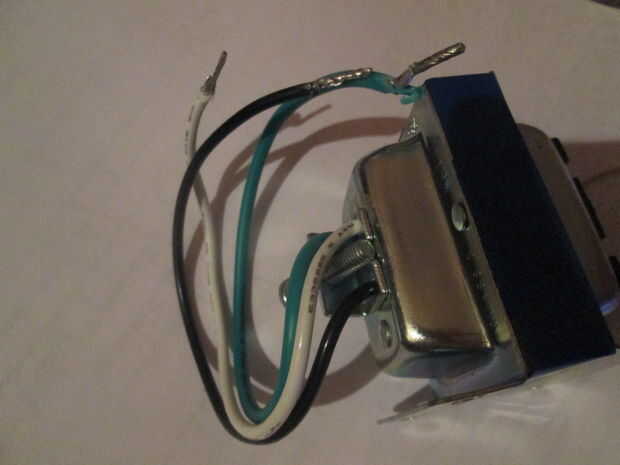

Transformador (cuadro 3): utilizado vino de un timbre ($8,00) barato. Hay 3 cables por un lado y dos terminales, que son los terminales negativos y positivos.
De alambre • verde = tierra
• Blanco de alambre = Neutral
• Negro de alambre = línea

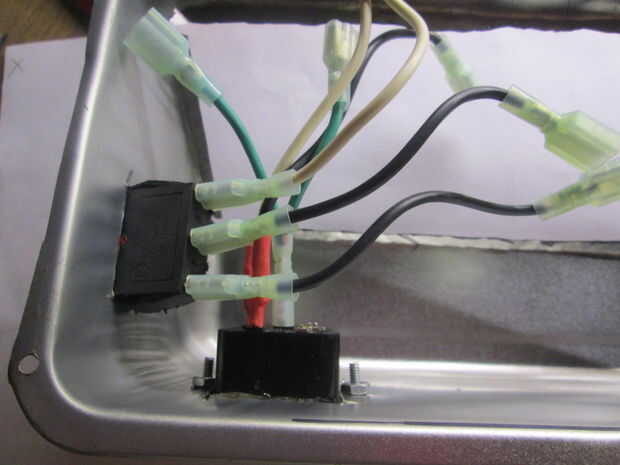

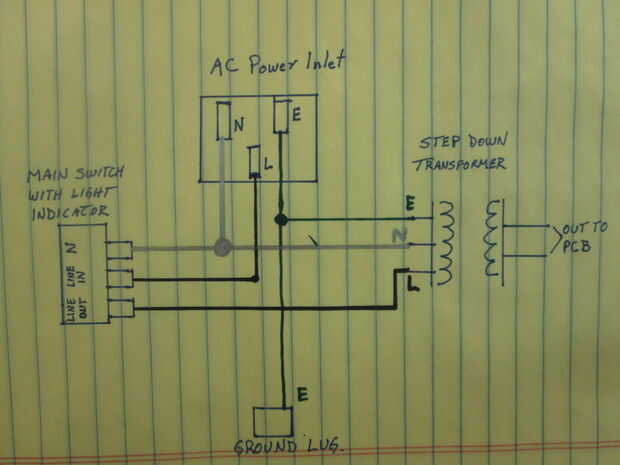

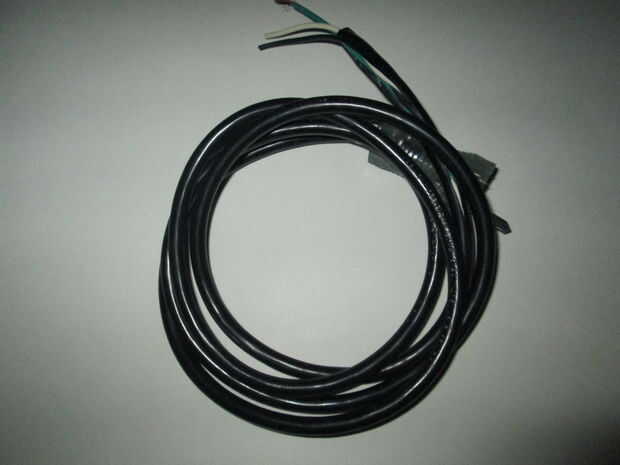

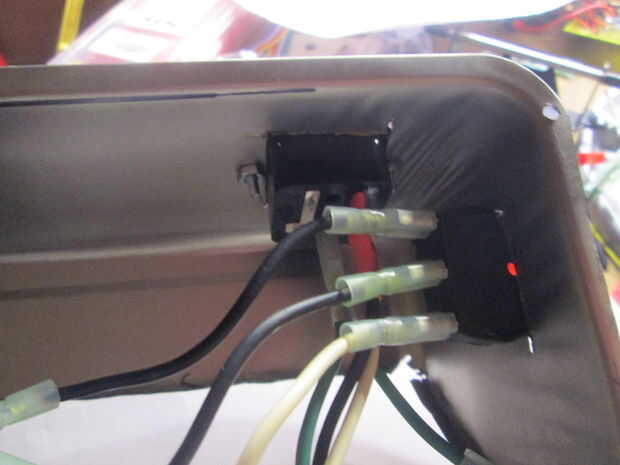

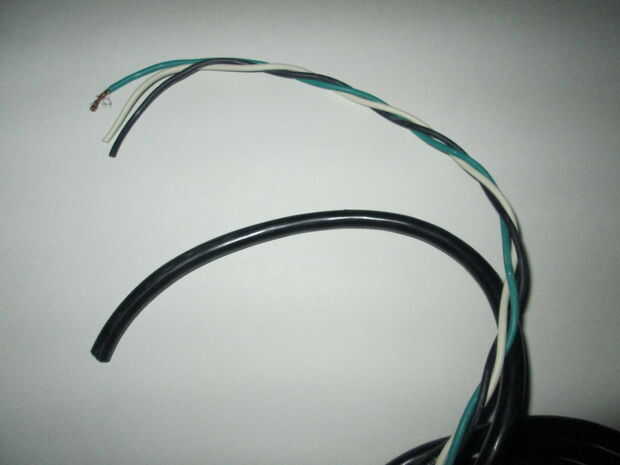

Ahora echa un vistazo en dibujos el cuadro 4, muestra las conexiones de cableado. Compré un cable de extensión en una tienda para $1,50 necesita este tamaño de alambre 14 AWG de alambre trenzado. USTED debe usar A 14 o 12 AWG 15 a 20 amperios alambre trenzado, para alambre este tres componentes juntos. Ver foto 5 y 6.
Cable terminal de tierra de la entrada de alimentación de CA (marcado E) a la orejeta de conexión a tierra y el cable verde del transformador.
Cable de la terminal de neutro de la entrada de energía CA (etiqueta N) y el cable blanco del transformador a la terminal latón 3 color del interruptor general...
Conecte el terminal de la línea de la alimentación entrada de CA (marcado L) a la terminal de interruptor de principal etiquetada 2.
Cable del interruptor principal terminal marcado 1 al cable negro del transformador.
Los dos cables en el otro lado del transformador están la tensión de salida secundaria AC del transformador, cables de 30 VCA, y van a la placa.
véase el cuadro 7. No te olvides de instalar el fusible de vidrio en la entrada de alimentación de CA
