Paso 4: Panel frontal y PCB

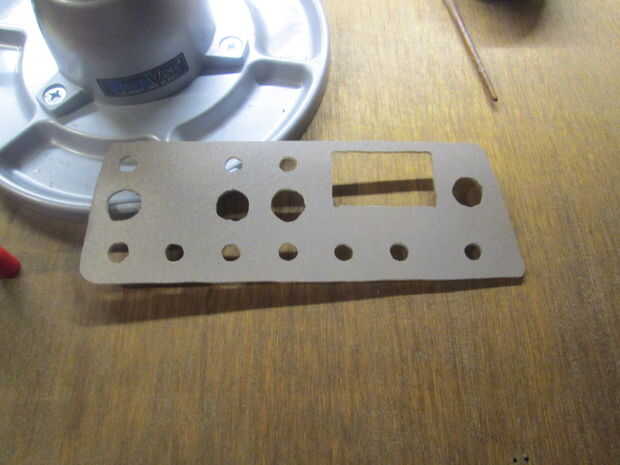

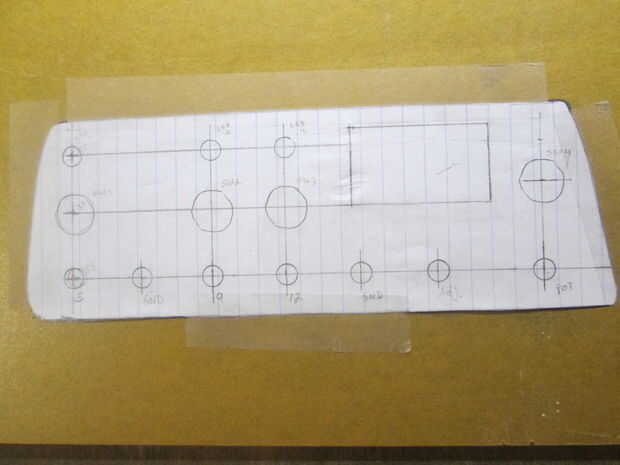

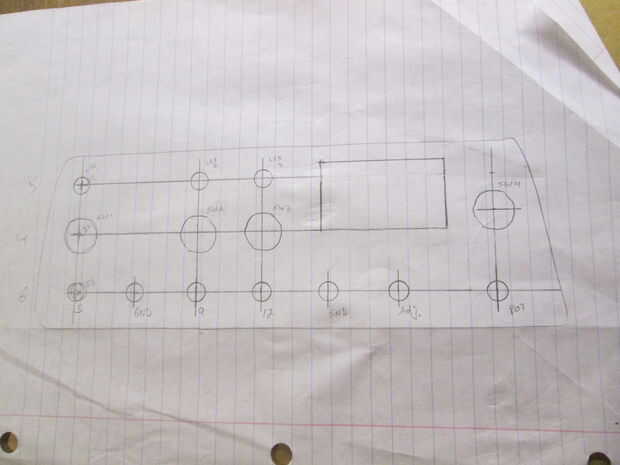

Agarrar la pieza de material de elección, 1/8" espesor véase el cuadro 1. Seguimiento de la apertura de la bandeja de pan en su material de panel y corte. Una vez que prueba para el panel, organizar los componentes de la pieza (, potenciómetro, los titulares de la llevada, interruptores convencionales y el voltímetro) donde quiere, marcarlos y perforar hacia fuera véase el cuadro 2, 3 y 4. Para la apertura de voltímetro utilice la rueda de corte de dremel.

Tamaño del taladro:
• Led soporte 1/4"
• Interruptor de 3/4"
• Enlace post
• Potenciómetro de 1/4"

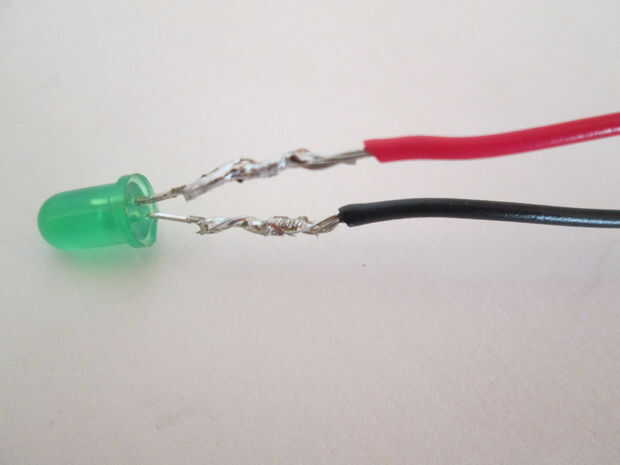

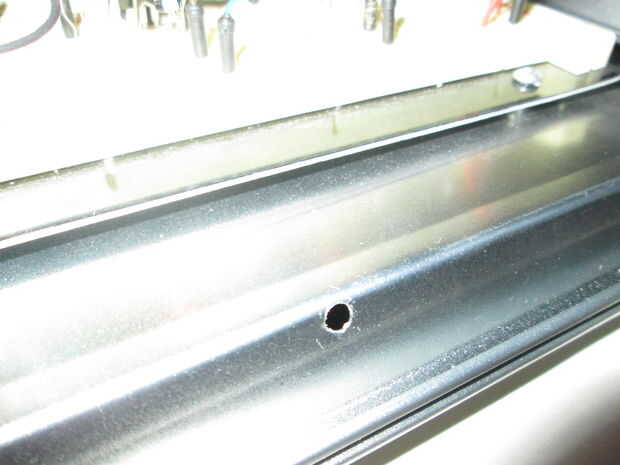

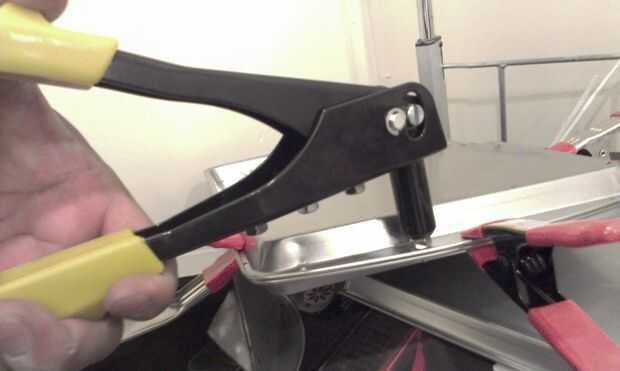

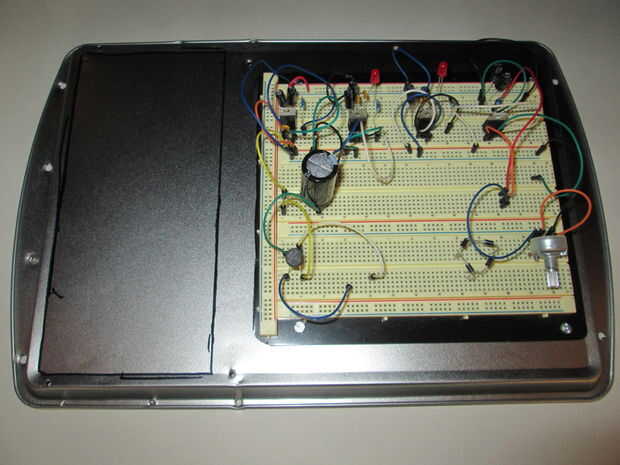

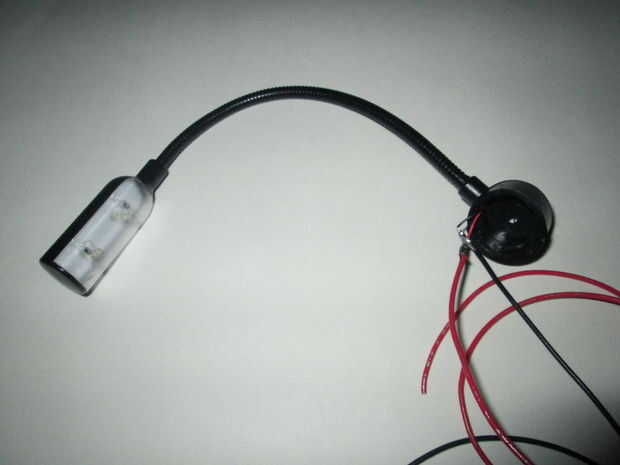

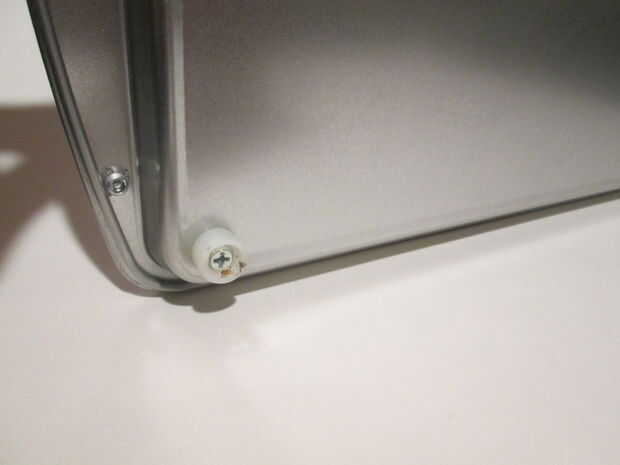

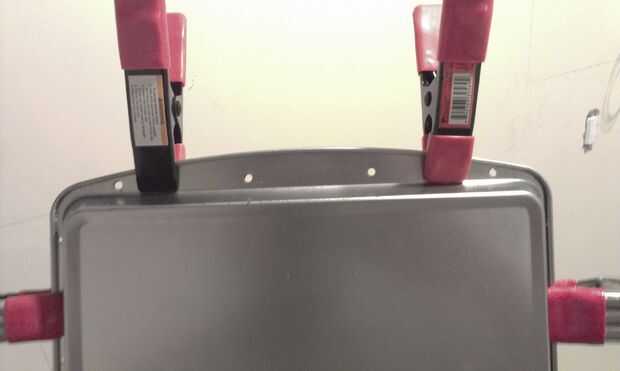

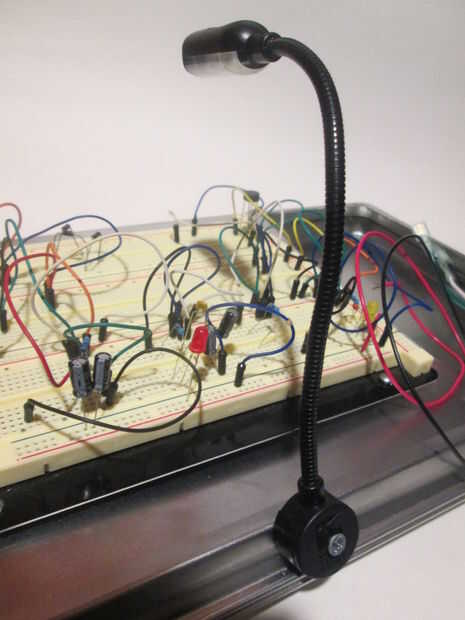

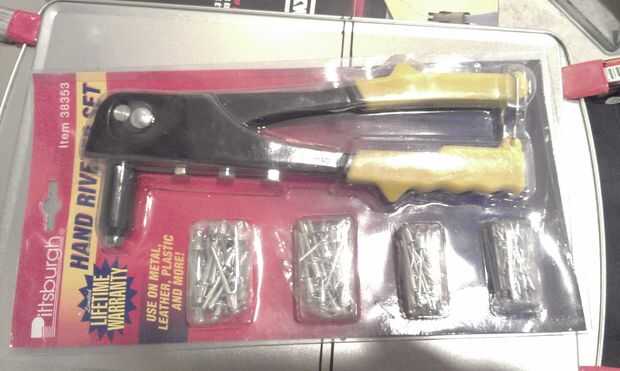

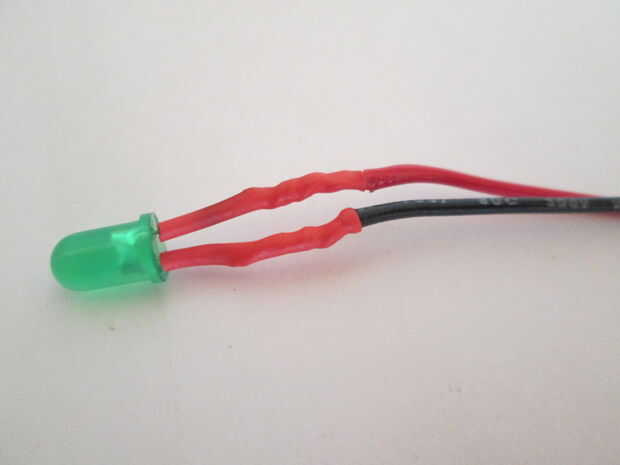

Usé de desconexión rápida para todos los componentes en caso necesario reemplazará cualquier componente en el futuro. Soldar los cables a cada componente y tapa las juntas con el tubo del encogimiento del calor ver cuadro 5-9. Ahora es el momento de trabajar en la luz del LED, soldadura 12" del alambre para la luz LED ver cuadro 10 y funcionamiento los cables a través del orificio perforados en el lado de la caja para soldar a la placa véase el cuadro 11 e instalar la luz en su lugar ver cuadro 12, este es el momento de instalar el uso de la protoboard los #6-32 tornillos tuercas de ad. Ahora instalar cuatro 1/2 espaciadores en cada esquina en la parte inferior de la galleta 2 º pan (véase cuadro 13). Empotrar dos bandejas de galletas y algunas perforaciones uniformemente alrededor de él (3 por lado) y 2 en la parte superior e inferior y remache el recinto entero. Ahora el recinto debería mirar como cuadro 17.
