Con tablero de trabajo (5 / 6 paso)

Paso 5: PCB y componentes electrónicos instalación

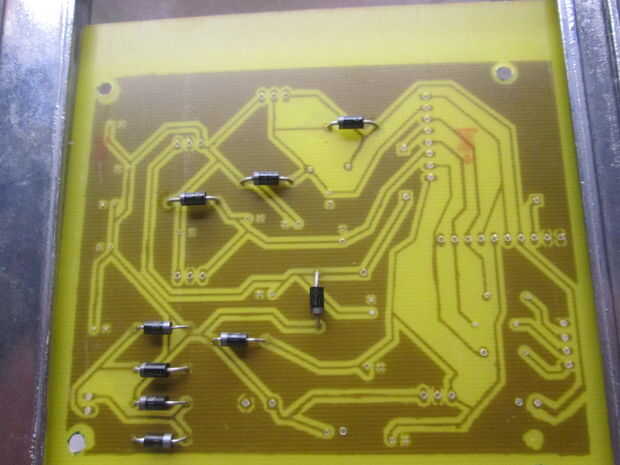

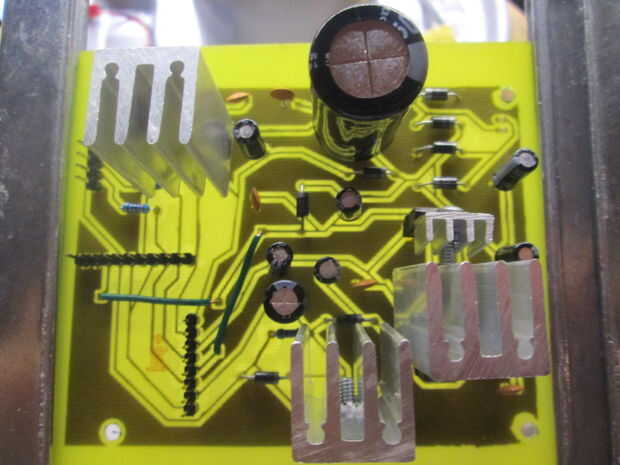

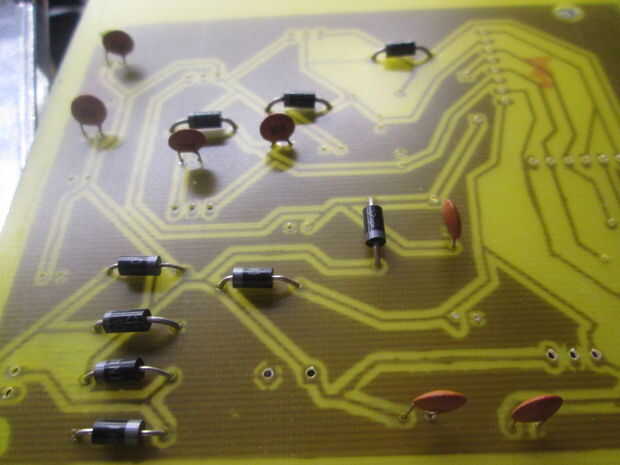

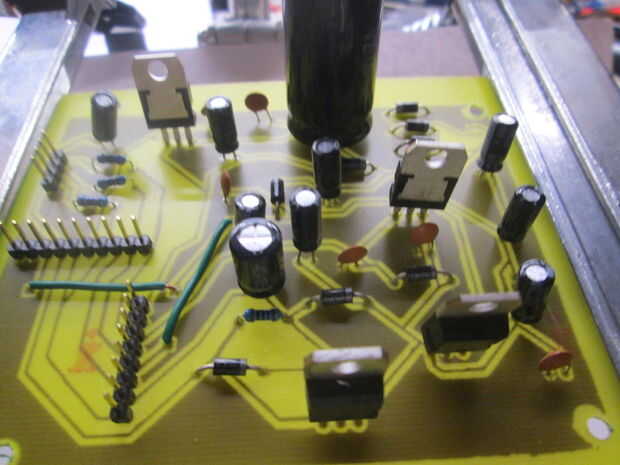

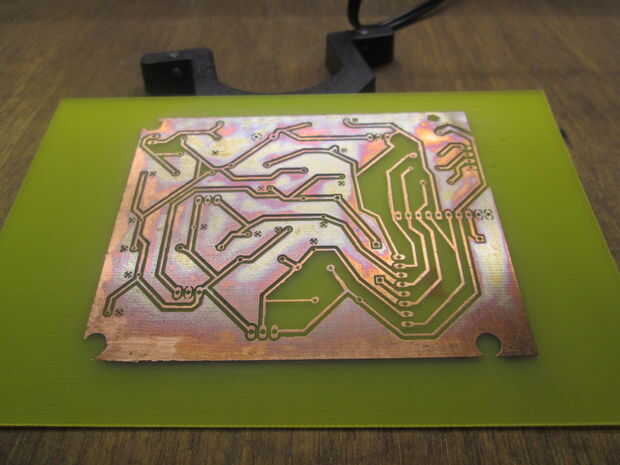

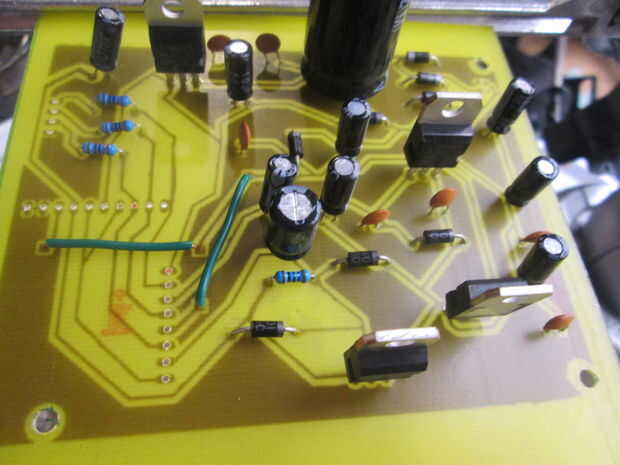

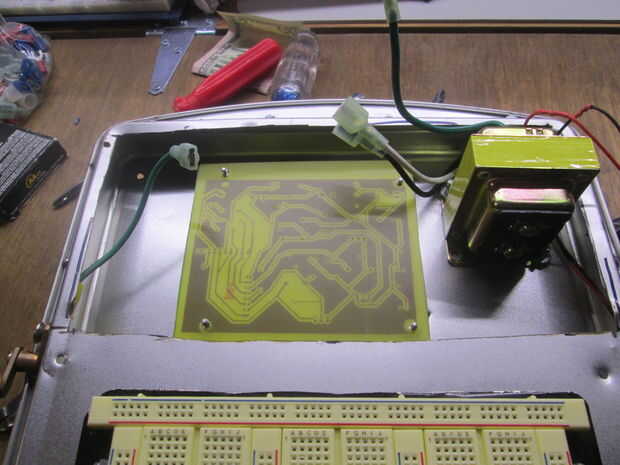

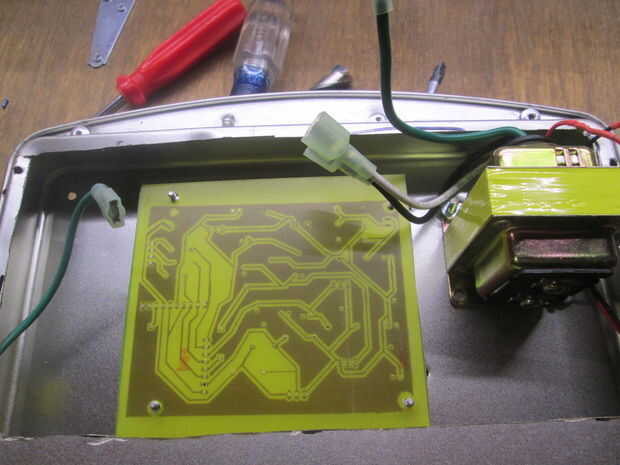

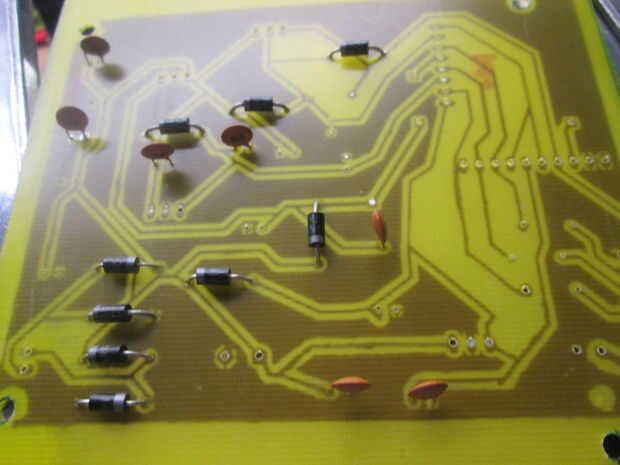

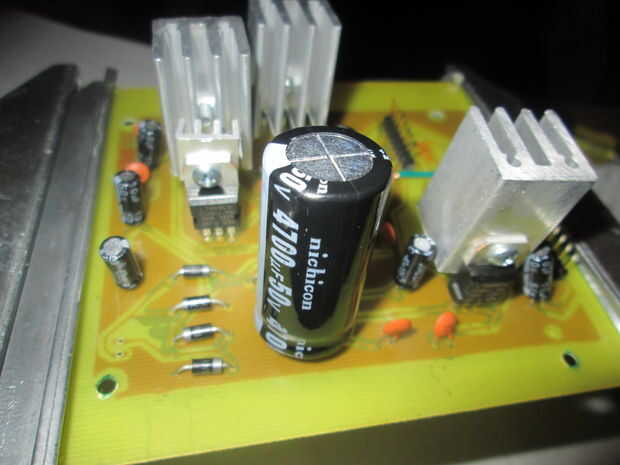

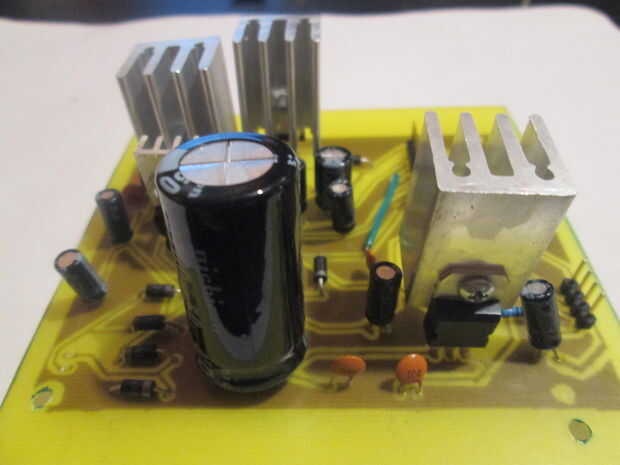

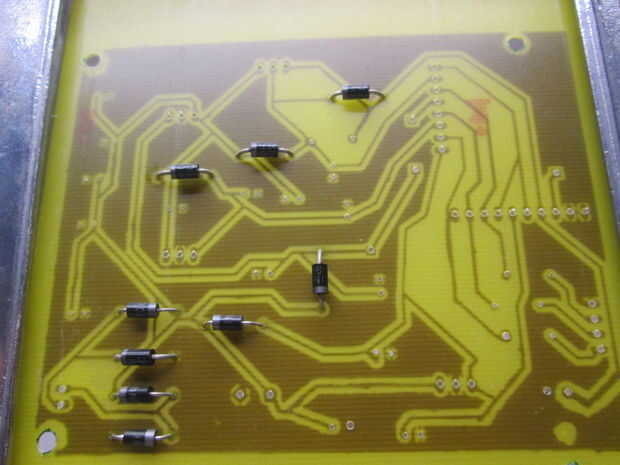

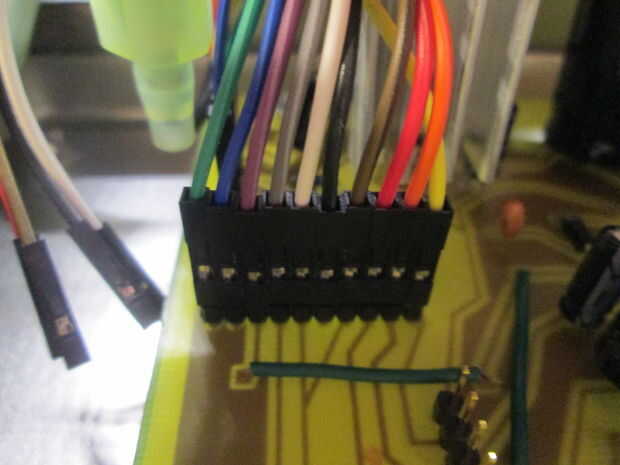

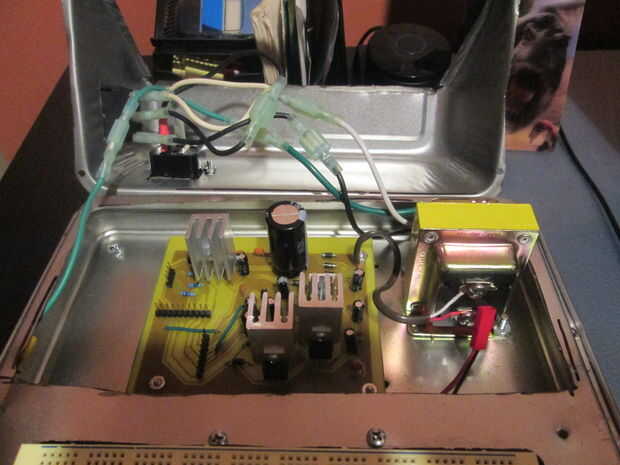

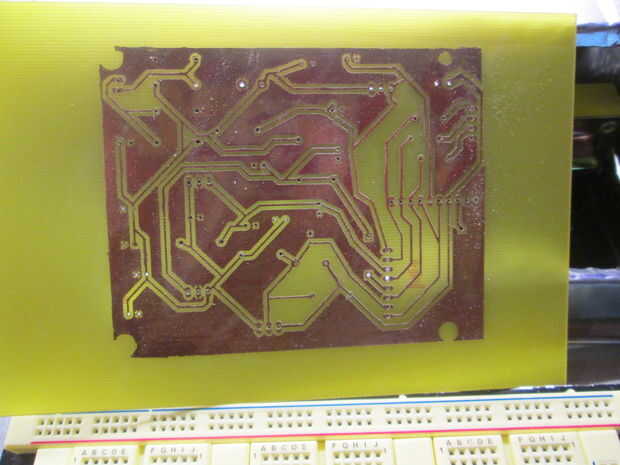

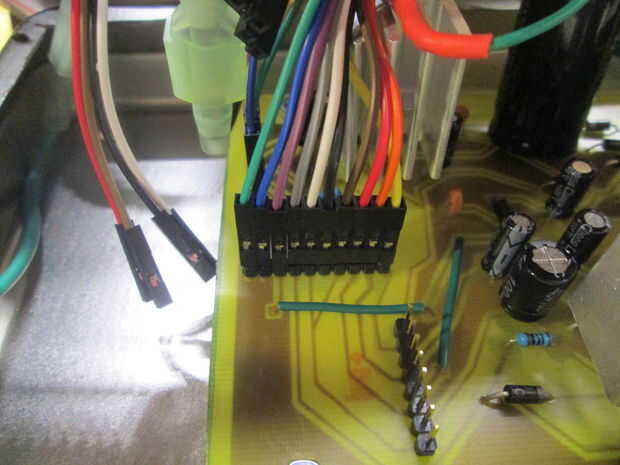

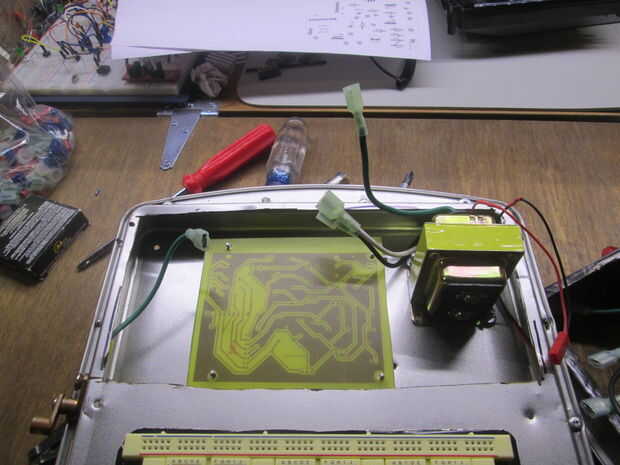

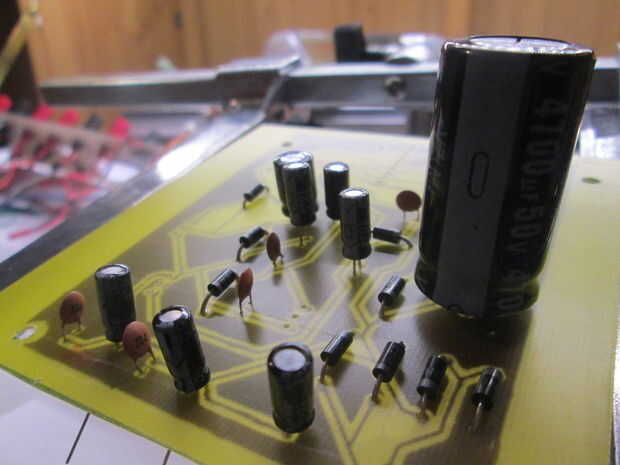

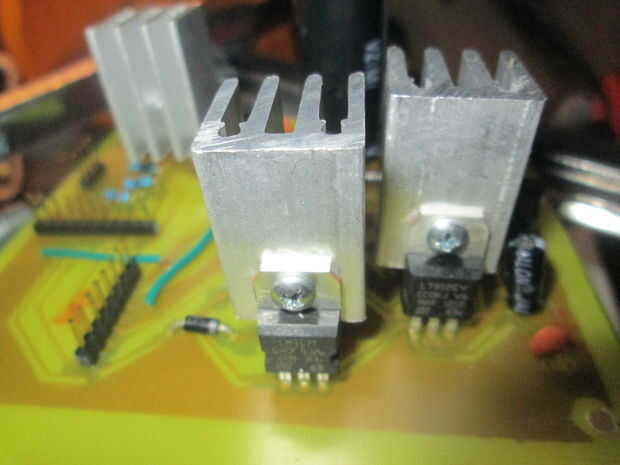

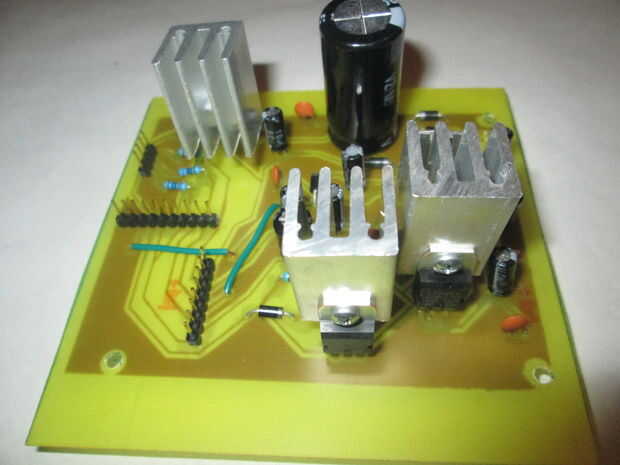

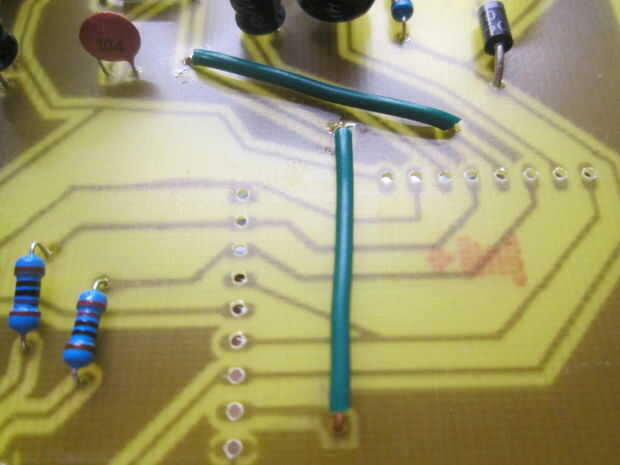

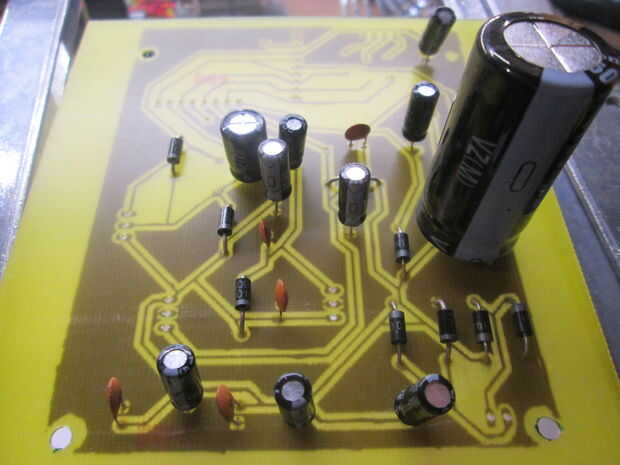

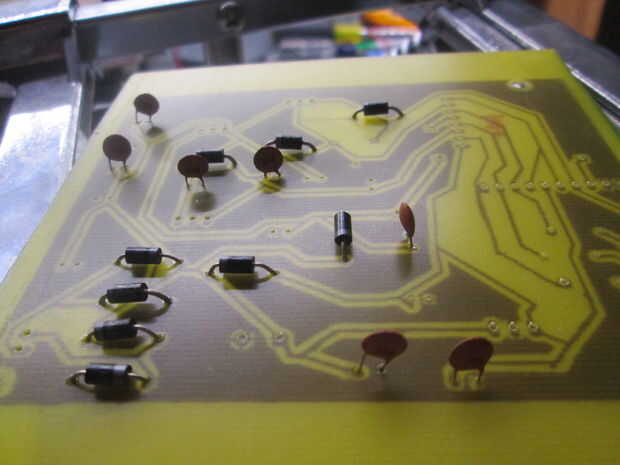

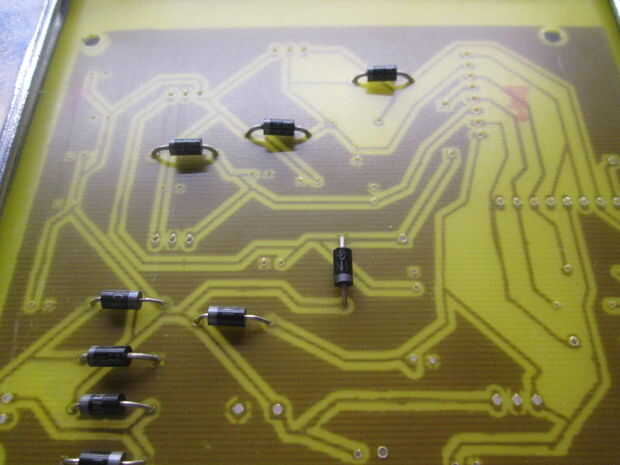

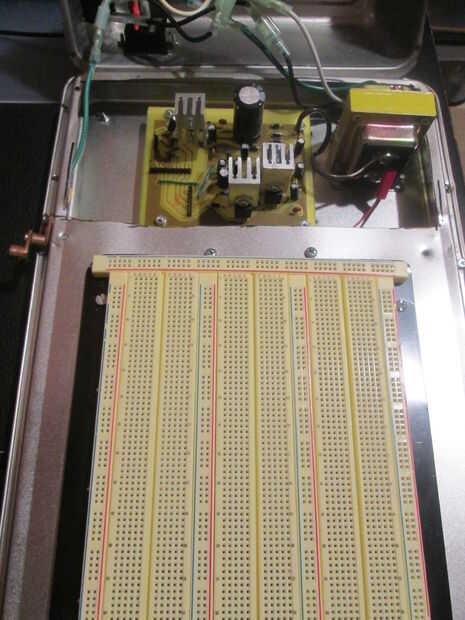

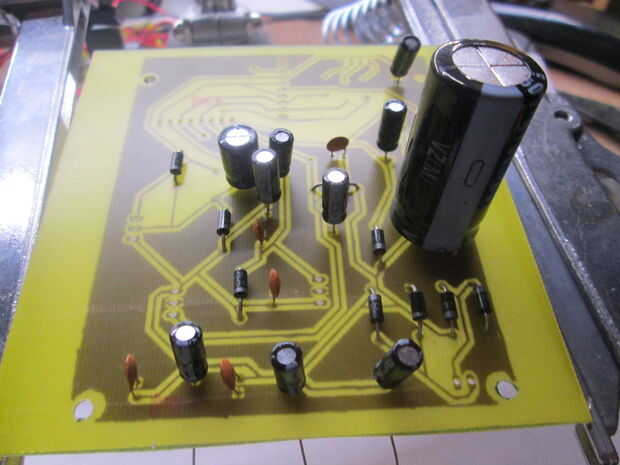

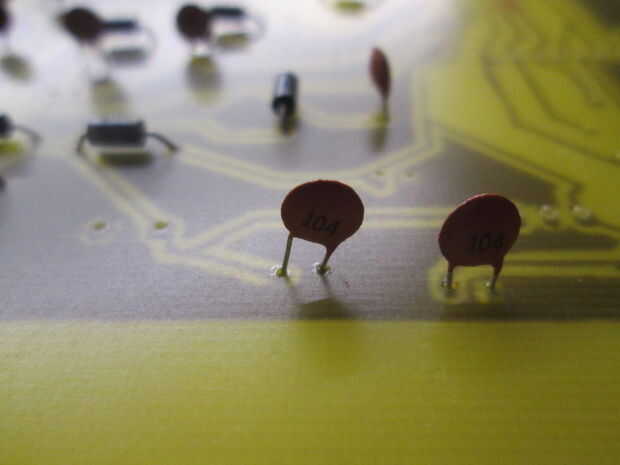

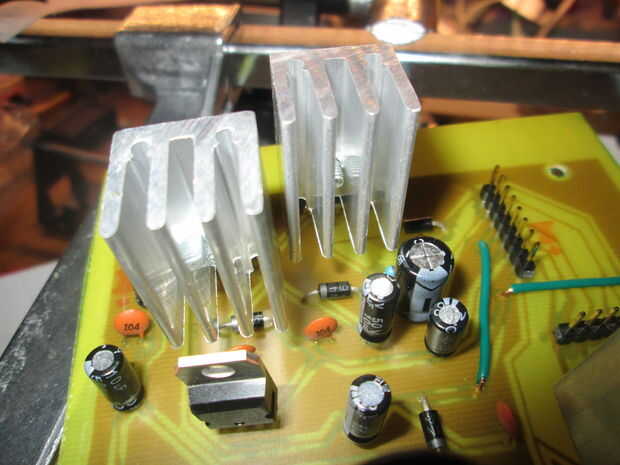

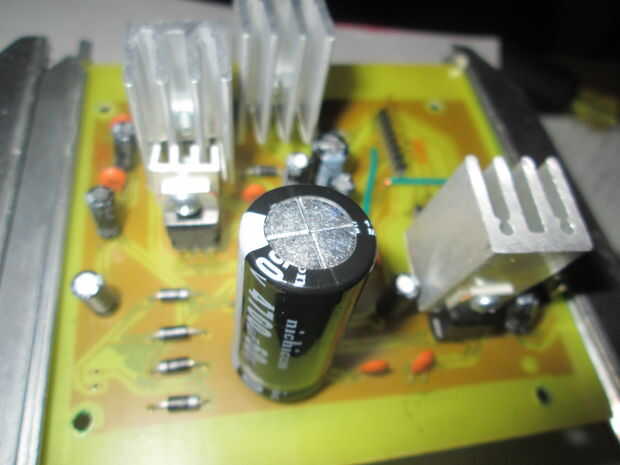

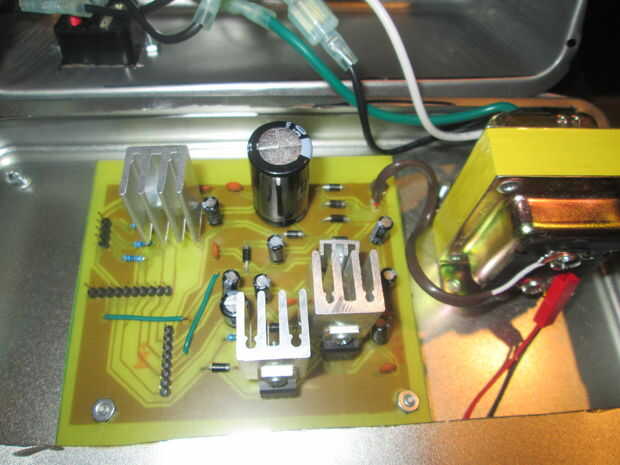

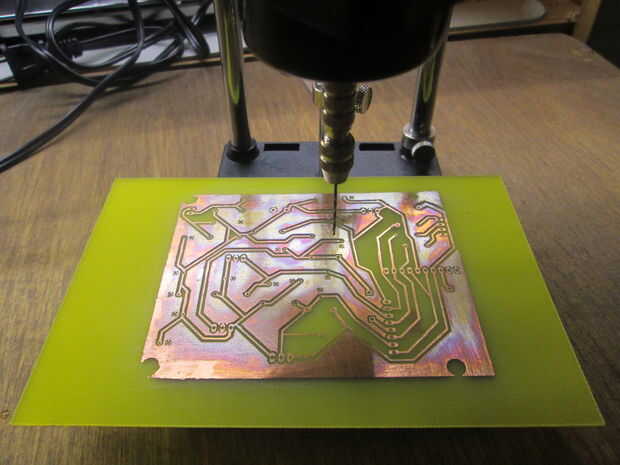

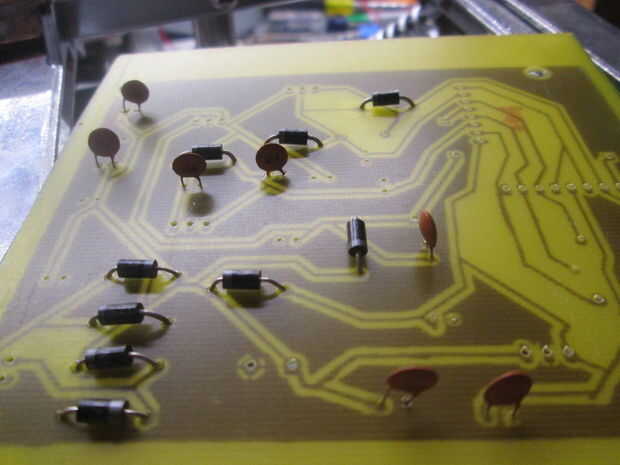

Now fun time. imprimir y grabar la sede PBC imagen 1. Hay un montón de videos sobre cómo hacer esto, he utilizado la prensa y cáscara azul transferencia papel véase el cuadro 2, 3, 4 y 5. Una vez listo el PCB, empezar a soldar todos los diodos 1N4001, 0.1uF condensadores en segundo lugar, el condensador de 4700uF en tercer lugar, resistencias todo cuarto y todos los reguladores de tensión (véase el cuadro 6, 7, 8, 9 y 10). Todos los cables que va al panel frontal del última de la soldadura y asegúrese de que usted identifique cada cable para que no se mezclan. Ahora encontrar un buen lugar para perno abajo la PBC en la marca de caja de los agujeros de montaje y taladrarlos, véase el cuadro 11 y 12.  Instale el PBC en su lugar. Y finalmente todos los componentes de panel de alambre a la PBC, véase el cuadro 13 y 14.                                                                                                                                                                                             Ahora prueba el circuito. Conectar en el protoboard alimentado y prueba cada post de enlace para el voltaje adecuado. Ahora atornille en el recinto y pegamento o tornillos del panel frontal y listo. Por fin!!!!!! A continuación he atribuyo la PBC, el lugar del componente, los valores y el diagrama. En el diagrama de cableado hay diodos 1N4004, sustituirlos todos por 1N4001.
