Paso 3: Definir el tft lcd
después de haber editado la biblioteca y agrega al directorio de arduino. podrá incluir en sus programas.
Ahora voy a mostrarte cómo definir el módulo de tft derecha que tienes en tu mano.
la pantalla tft que utilizamos es el nombre del módulo 2.8 ITDB02 debemos encontrar el nombre de módulo en la biblioteca, abrir el archivo de biblioteca y vaya a la documentación, usted verá tres archivos
• UTFT
este archivo muestra todas las funciones y comandos que se incluyen en esta biblioteca.
• UTFT_Requirement
este archivo tiene la información sobre los módulos y cómo se relaciona con la biblioteca, como configuraciones de pernos

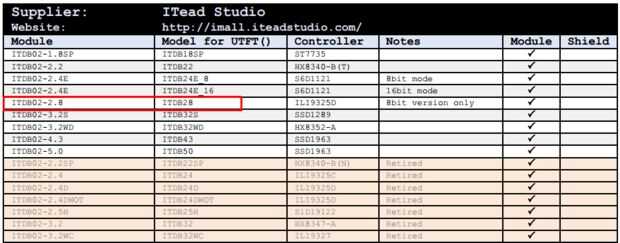

•UTFT_Supported_display_modules_ & _controller
Este es nuestro objetivo, este archivo tiene los nombres de los módulos y los sheilds que es apoyada por esta biblioteca, se puede ver en él una lista de nombres de módulo y módulo para el que se debe utilizar para definir el módulo UTFT.
nuestro módulo denominado 2.8 ITDB02,, en busca de ella encontramos el nombre: ITDB28 y esto es lo que va a utilizar.
Ahora, para definir un objeto utft en el ide de arduino, utilizamos el comando:
UTFT name(module,Rs,Wr,Cs,Rst); es mintiond en el archivo UTFT.pdf.
nos debe dar un nombre al objeto, deja de llamarlo como ejemplo "myGLCD"
entonces que el nombre del módulo, que encontramos se llama ITDB28, entonces nosotros-escoger-las clavijas, no voy a explicar lo que son estos pines (se observa en la hoja de datos y el archivo UTFT_Requirement.pdf), pero debe saber que para este escudo, se encuentra en la A5, A4, A3 y A2 pernos.
al abrir uno de los ejemplos que se incluye en la biblioteca, podrá obtener una nota sobre lo que le fija deben usar, no olvides que usar arduino uno escudo, a bordo del mega!
así que vamos a definir muy directo, como el nombre análogo (A5-A2).

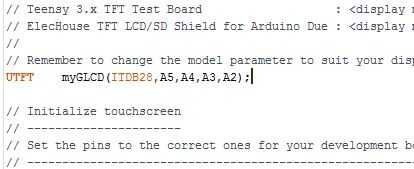

el comando final es:
UTFT myGLCD(ITDB28,A5,A4,A3,A2);
# tenga en cuenta que los pernos, 19,18,17,16 en la ONU de arduino son relativamente los pasadores de la A5, A4, A3, A2..
Ahora estás listo para utilizar la pantalla! : D
