Paso 1: Reunir y preparar sus materiales

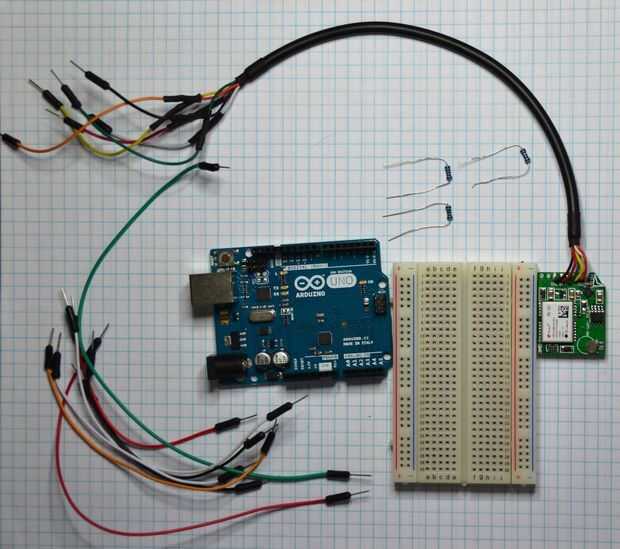

Cosas que necesitará:
1) Arduino (estoy utilizando un Arduino Uno, sin embargo la mayoría arduinos debe estar bien siempre y cuando tengan un pins SDA/SCL)
2) protoboard (opcional)
3) 10 k resistencias o 3.3v-5v convertidor de lógica (preferido) (opcional si se utiliza un 3.3v Arduino)
4) alambre
5) módulo de GPS de Ublox Hobby-Ace con brújula incorporada (consegui esto en Amazon por unos $15)
El módulo de GPS viene en una caja de plástico negra, tuve que extraer el módulo de la caja porque no sabíamos el código de colores para los cables. No pudimos encontrar en línea en cualquier lugar una hoja de datos o esquema sobre esta placa particular (nuestro google-fu no era lo suficientemente fuerte). Sin embargo, si usted compra el mismo módulo o ya tienes uno, no necesita quitar el módulo del disco porque en el siguiente paso: voy a darte el código de colores para los cables.
(Opcional)

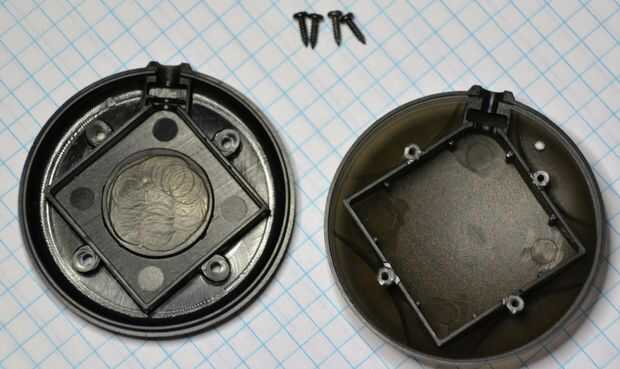

Si desea que la retire el módulo, son 4 tornillos de cabeza phillips (tamaño PH1, aquí hay un enlace en el controlador de tamaño si es necesario). en la parte inferior del duende malicioso. Quite los tornillos y solo saca el módulo. El módulo GPS es solo presión colocada en el disco de plástico.
Mi módulo GPS también vino con un par de conectores Molex super pequeños, fuimos por delante y cortar los conectores (porque no tenemos un adaptador) y soldar los cables a los pines de un encabezado.
