Con un Joystick para controlar motores paso a paso con una FPGA (4 / 5 paso)

Paso 4: Generar el archivo de Bit y la placa del programa

Una vez abierto el archivo puede generar el archivo de bit y la Junta Directiva del programa.

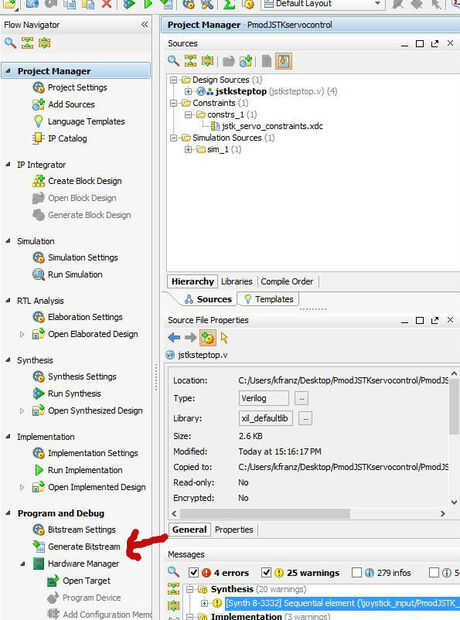

Para generar el archivo de bit doble clic generar flujo de bits. Para programar el tablero abierto el administrador de hardware, abra objetivo y programa de la Junta.
