Con un registro de cambio de frambuesa Pi (1 / 6 paso)

Paso 1: Cableado del chip parte 1: datos de pines 1-4

recogí unos registros de cambio de $0,39 en Jameco.com.  Los que me eneded que eran SN74HC164N de Texas Instruments.  No significa realmente cualquier cosa de una manera u otra, pero eso es lo que terminé consiguiendo.  La hoja de datos está disponible allí en Jameco y detalles de cómo cablear hasta el chip están allí.  Pero aquí está el pinout:

1: entrada
2: entrada B
3: datos 1
4: datos de 2
5: datos 3
6: datos 4
7: tierra
8: reloj
9: no claro
10: datos 5
11: datos 6
12: datos 7
13: datos 8
14: Vcc

A menos que obtenga el mismo chip, el pinout será diferente y usted debe seguir su hoja de datos.

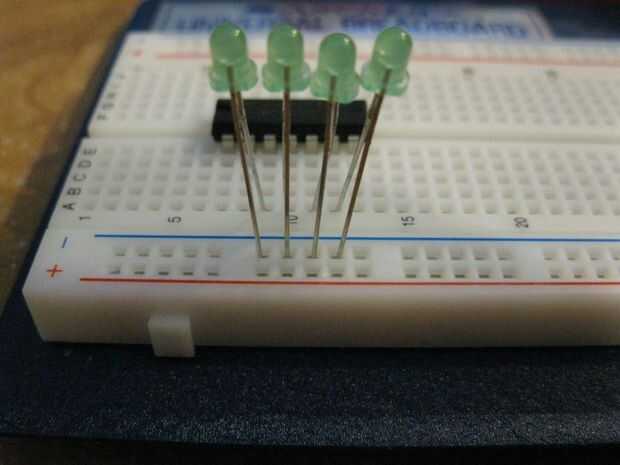

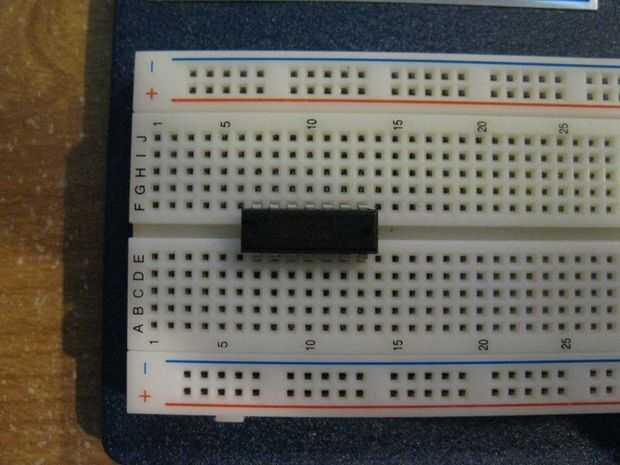

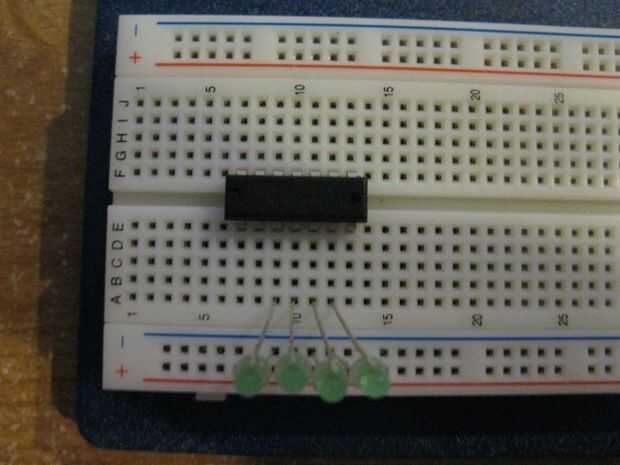

Para empezar, el chip va en el tablero de pan, y luego cuatro LEDs se vinculó de pins de datos 1-4 para un conductor común (no por tierra, sin embargo).
