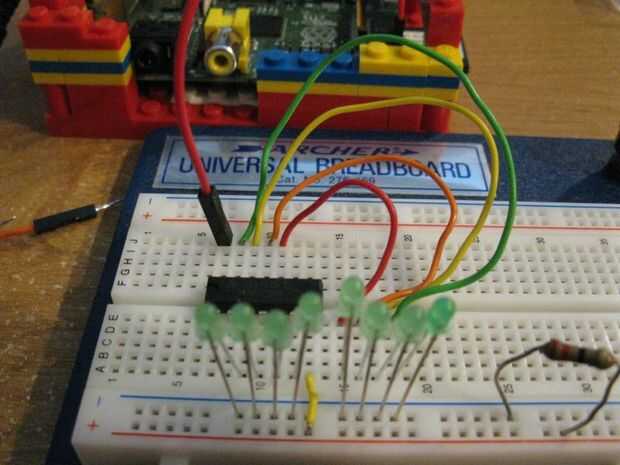

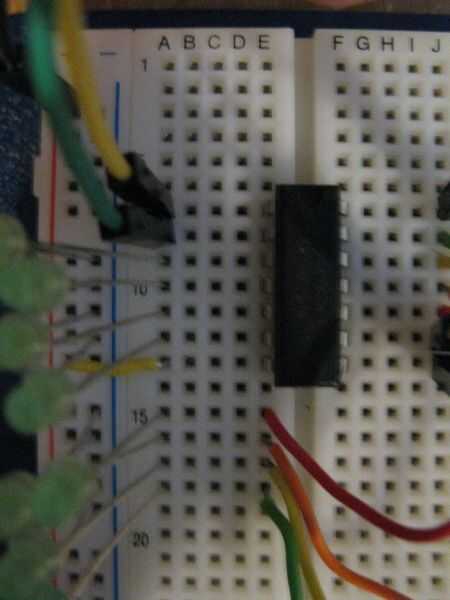

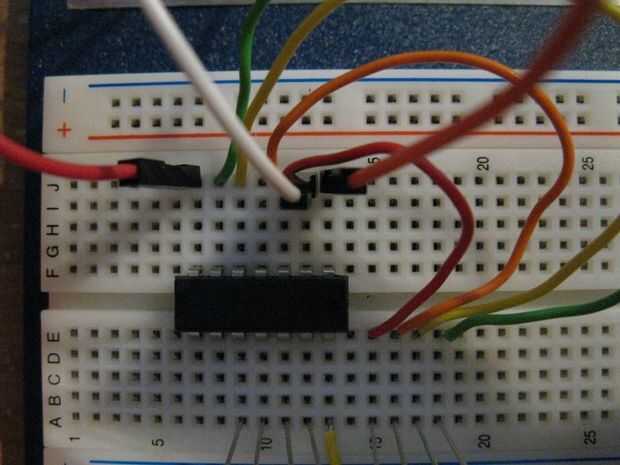

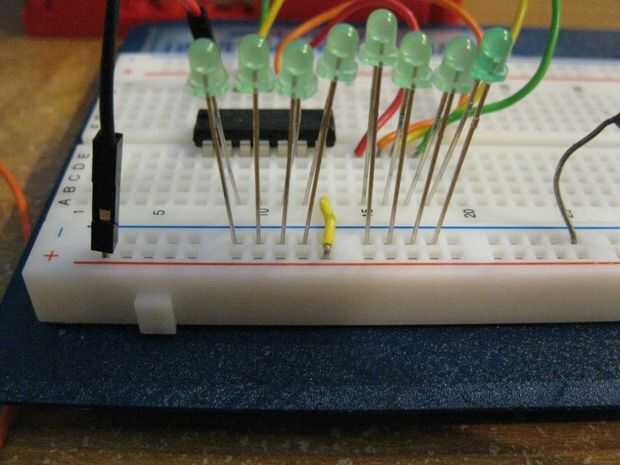

Paso 3: Cableado del chip parte 3: los otros pines

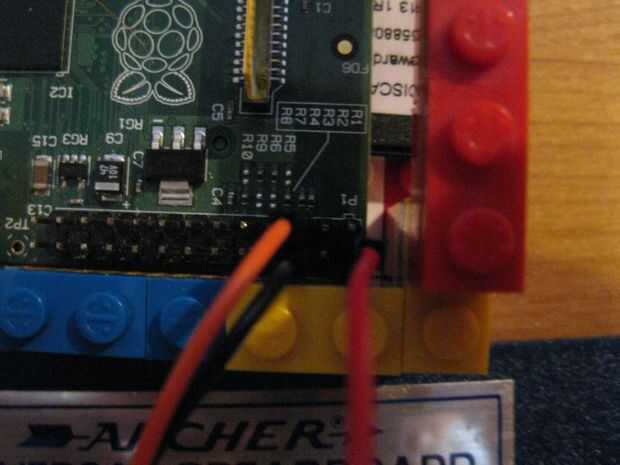

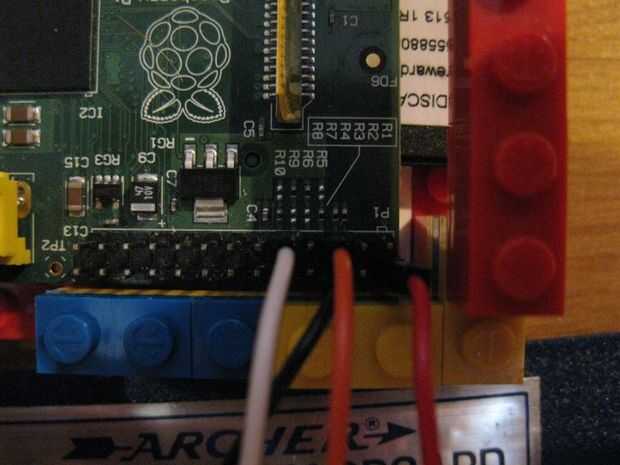

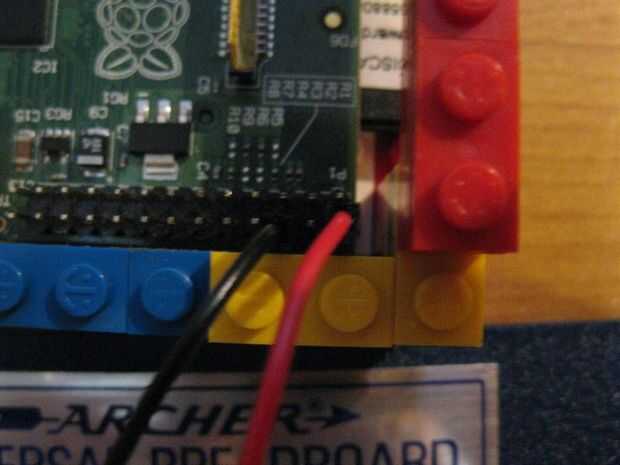

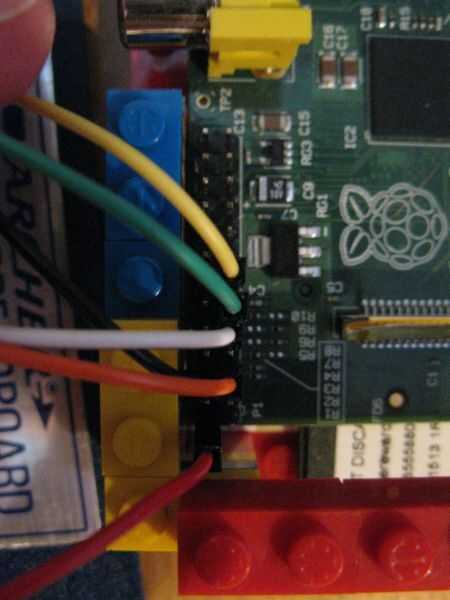

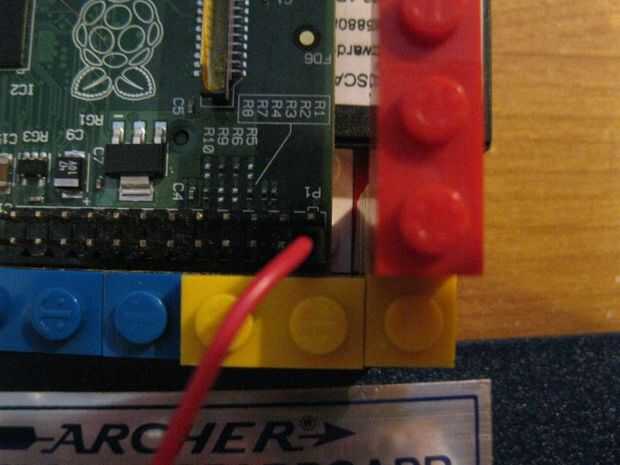

VCC: Chip pin 14 al pin GPIO 2
Tierra: Chip pin 7 a pin GPIO 6
Reloj: Chip pin 8 a 7 GPIO
No claro: Chip pin 9 a 11 de GPIO
Entrada A: Chip pin 1 a pin GPIO 13
Entrada B: Chip pin 2 a pin GPIO 15
Nota que 2 GPIO y 6 duro cableado como + 5V y tierra repsectively, pero otros GPIO pin opciones fueron bastante arbitrarias. Podría haber utilizado cualquier pin GPIO válido y eligió los que elegí para mantenerlos cerca de los pines de masa y 5v.
