Con WS2812 LED con chipKIT Max32 (3 / 14 paso)

Paso 3: Soldar pernos de cabecera al lado de datos-en

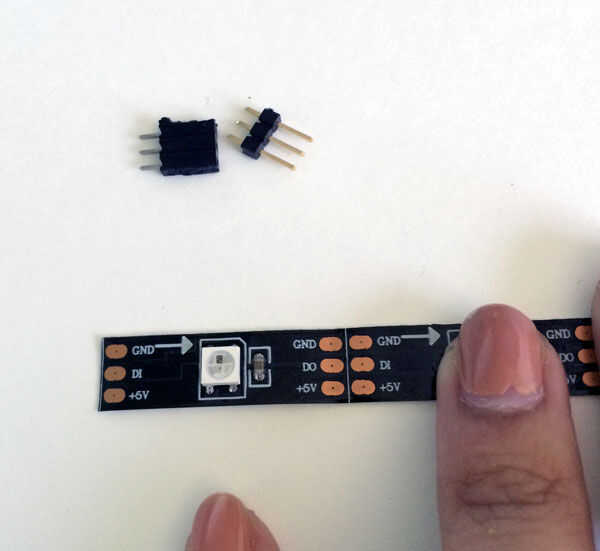

Tiene la opción de cómo quieres hacer tus encabezados aquí. Incluido en su bolsa son encabezados machos y hembras de 3 pines.
Puede soldar cualquier conexión desea tus franjas.

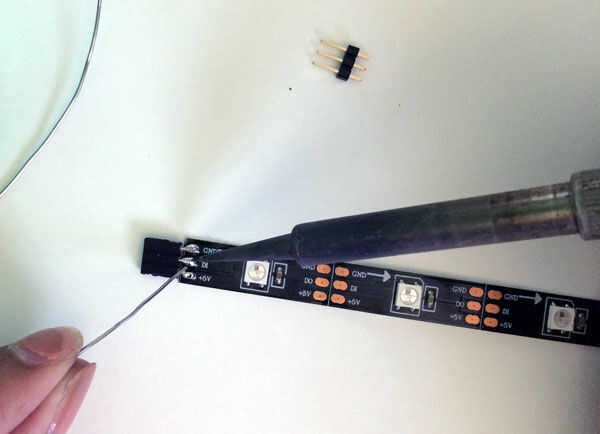

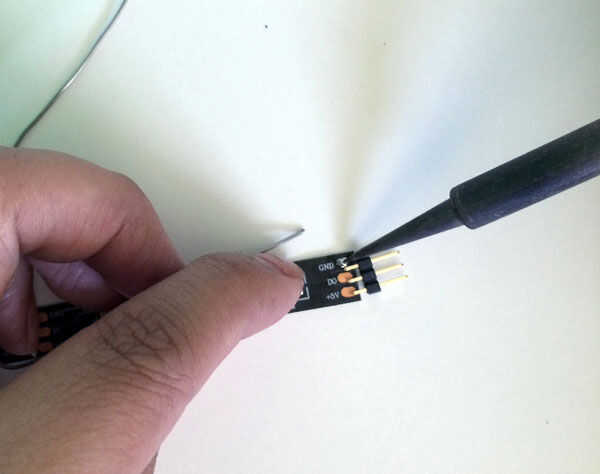

Para mis propósitos, he decidido soldadura hembra encabezados a los datos- y los hombres encabezados a los datos.

Para ver esto de la soldadura, visita mi youtube video - http://youtu.be/CYQHf6FP8EI
