Paso 4: Conectar la tarjeta de Control de láser
El siguiente paso es cableado el láser a la tarjeta de laser y la Junta de láser a su paquete de Control de CNC.
Porque ofrecemos 2 tipos de paquetes de control en Zen Toolworks, estamos incluyendo métodos de conexión para ambos tableros de control.
Paquete de Control Mach3
- Siguiendo el esquema incluido (el uno con el tablero azul), conecte los cables del láser al Terminal de "Láser" de la Junta de láser. Asegúrese de que el cable rojo va en el terminal positivo y el cable negro va en el terminal negativo.
- Ahora, utilizar el mismo diagrama para conectar el tablero azul para tu laser board "" al terminal de Control. Se ejecutará un cable de tierra desde el puerto de tierra en el tablero azul para el lado negativo del puerto de control en el tablero de láser.
- Por último, conectar P17 (se muestra en la foto) en el tablero azul y el lado positivo del puerto de control en el tablero de láser.
Paquete de Control de Arduino

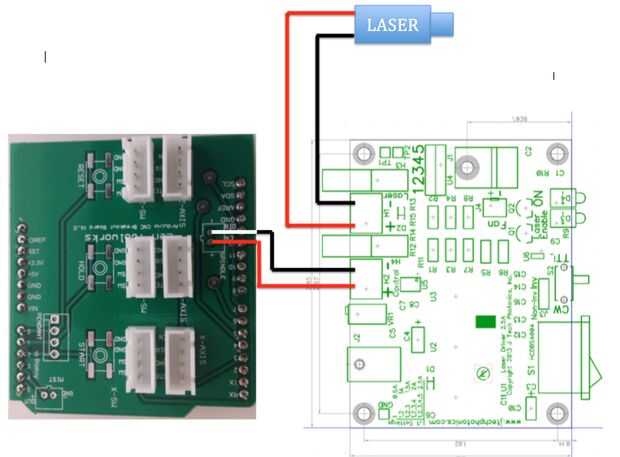

- Siguiendo el esquema incluido (uno con la placa verde), conecte los cables del láser al Terminal de "Láser" de la Junta de láser. Asegúrese de que el cable rojo va en el terminal positivo y el cable negro va en el terminal negativo.
- Ahora, utilizar el mismo diagrama para conectar el tablero verde laser board "control" terminal. Se ejecutará un cable de tierra del pin "eje negativo" en el escudo de arduino para el lado negativo del puerto de control en el tablero de láser.
- Por último, ejecute un cable del perno "eje positivo" en el escudo de arduino para el lado positivo del puerto de control en el tablero de láser.
