Concentrador solar parabólico Multifacet (4 / 9 paso)

Paso 4: Montar el cuadro

Ahora, tienes que montar el cuadro. Para ello, tomando unos pocos tornillos 10-32 y tuercas y simplemente colocar las piezas de stock 13 ángulo a las vigas transversales 5. Debe enrollar con 13 piezas de ángulo-acción paralela en la vertical y 5 en la horizontal. Usted puede notar que es difícil mantenerlos en un ángulo de 90 grados uno del otro. Hay una solución simple.

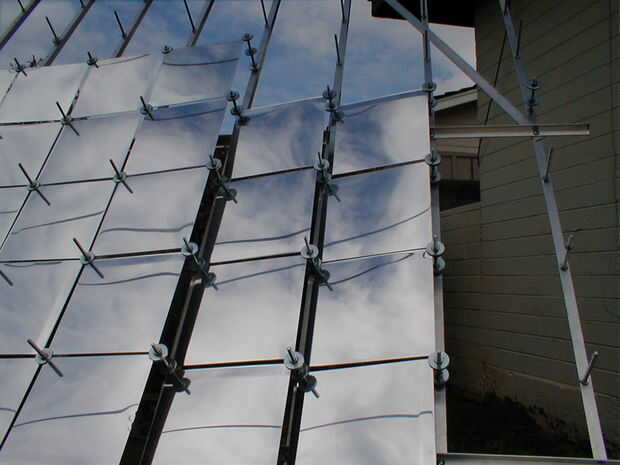

Tomar un par de trozos de aluminio y hacer un problema de Teorema de Pitágoras (ya sabes, x²+ y²= d²) para averiguar cuánto debería ser el soporte del triángulo. Un 3-4-5 triángulo derecho es bastante buena para aplicar. En la foto, verá 2 de estas piezas del triángulo.

Ahora que la Asamblea es bastante estable, comenzar a insertar los tornillos de 3 pulgadas. Es recomendable utilizar tornillos de 4 pulgadas alrededor de los bordes exteriores. A ver por eso más adelante. Sosténgalos en su lugar usando una tuerca de la máquina. Esta es quizás la parte más desperdiciador de tiempo del proyecto.
