Concentrador solar parabólico Multifacet (5 / 9 paso)

Paso 5: Alineación del espejo.

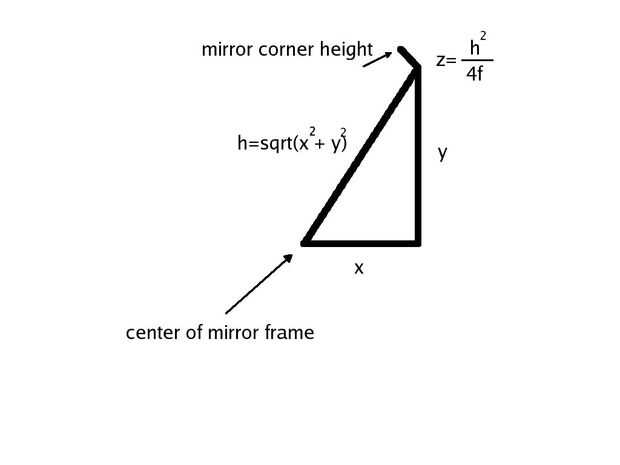

Celebrará los espejos en lugar de arandelas intercalados entre dos tuercas. Esto es tedioso. Comenzará por armar una hoja de cálculo u otro cálculo a contar cuántos mm cada esquina espejo debe compensar a sus vecinos. La fórmula básica para esto es la fórmula de una parábola. y = x². Se trata de una parábola en 2 dimensiones, sin embargo, por lo que es un poco más complicado que eso. En realidad, la fórmula es z = 1 /(4*f) d² donde d = sqrt (x²+ y²) y f es la distancia focal del dispositivo. Elegí un enfoque de 72 pulgadas. No hacen nada diferente a menos que usted entiende por qué lo estás haciendo. Me que recomienda estudiar las matemáticas y no trate de alinear los espejos con la mano. Es incluso más difícil que medirlo y el foco no es tan bueno.

Lo que pasa es que cuando llegas pasado que la fila 3 hacia fuera del centro es que la distancia de cada tornillo comienza a conseguir más grande que el tornillo largo. Esto no es realmente un problema. El truco es para compensar todos los lados de un espejo dado que el borde más bajo es tan bajo como usted puede hacerlo. Lo que se consigue es filas de espejos en el mismo ángulo, pero no en el mismo plano. Esto es similar a una lente de fresnel para aquellos que entienden la óptica.

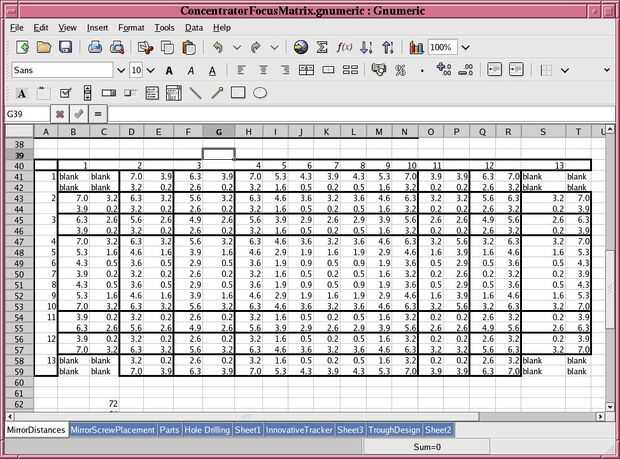

Si todo esto se pierde en ti, he adjuntado una captura de pantalla de la hoja de cálculo. Esta es una lista de los desvíos de espejo para cada uno de los espejos, medida en milímetros. Esto le dará una distancia focal de 72 pulgadas. Funciona bastante bien.
