Paso 3: Diseñar el engranaje impulsor
No estoy seguro de lo que es el término correcto, así que Perdóname por favor. Aquí más de una historia de fracaso, las pocas iteraciones iniciales no funcionaba correctamente cuando se prueba con el análisis de movimiento. Así que ¿por qué molestarte en leer acerca de mis fracasos? para no repetirlos.

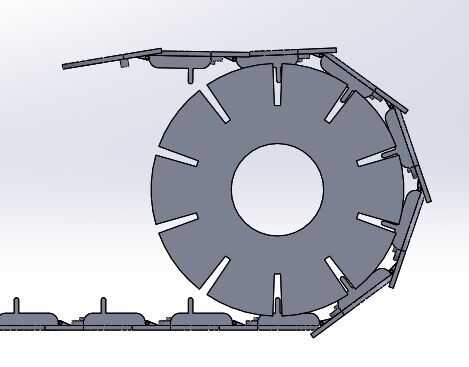

En el diseño inicial, colocar las pistas en un semicírculo, dibujaba un círculo, dibujó las líneas desde el centro del círculo a los salientes de la placa de pivote y mide el ángulo de estas líneas. Entonces hizo la rueda y cortar ranuras estrechas para las protuberancias para el interfaz con. El problema es que el espaciado entre las protuberancias son muy grandes a diferencia de los convencionales vehículos seguidos, esto hizo bastante poco confiables de la prueba que hice.

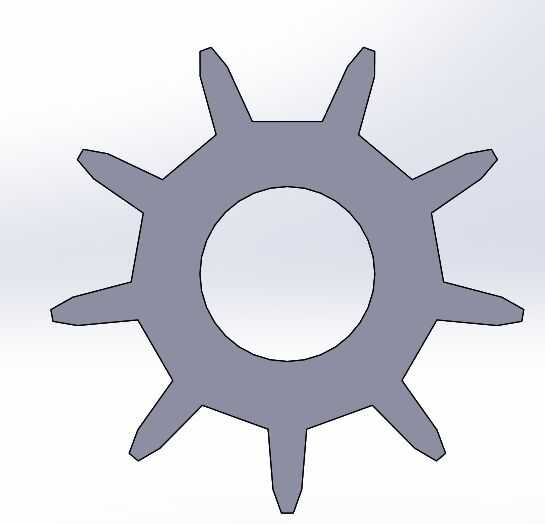

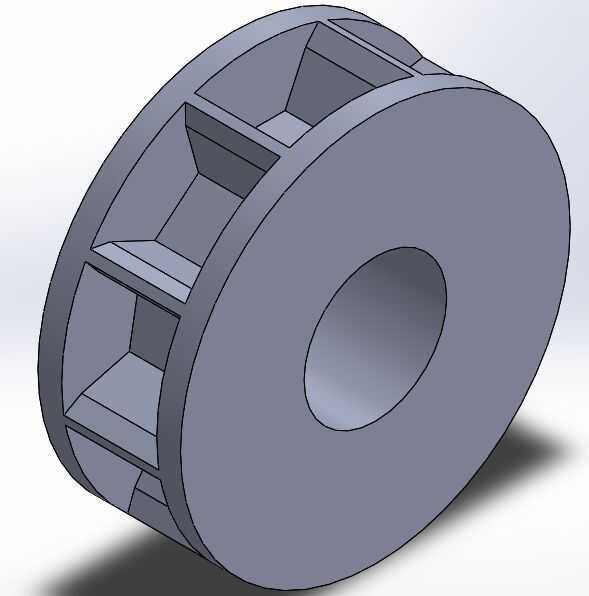

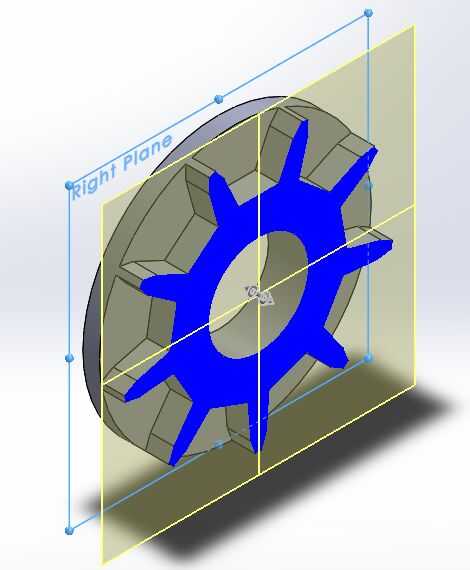

A continuación he intentado ampliar las ranuras y después traté de añadir más slots pero fue en vano. Finalmente tomé un enfoque diferente y en lugar de un bloque sólido con ranuras, hice un yoyo como rueda con placas.
Para ser honesto, funciona, pero su muy mal diseñado y no estoy muy satisfecho con él. Sin embargo funciona bastante bien para un concepto.
* El volante también puede usar pesado ajuste para reducir el costo de material y peso.
